Máy biến áp dầu là thiết bị quan trọng trong hệ thống điện, sử dụng dầu cách điện để tản nhiệt và bảo vệ cuộn dây, giúp máy vận hành ổn định và bền bỉ. Nhờ khả năng chịu tải tốt, hiệu suất cao và độ tin cậy lớn, máy biến áp dầu hiện được ứng dụng rộng rãi trong truyền tải, phân phối điện và các ngành công nghiệp. Bài viết này sẽ giúp bạn hiểu rõ về máy biến áp dầu từ đó lựa chọn được loại máy phù hợp nhất.
Máy biến áp dầu là gì?

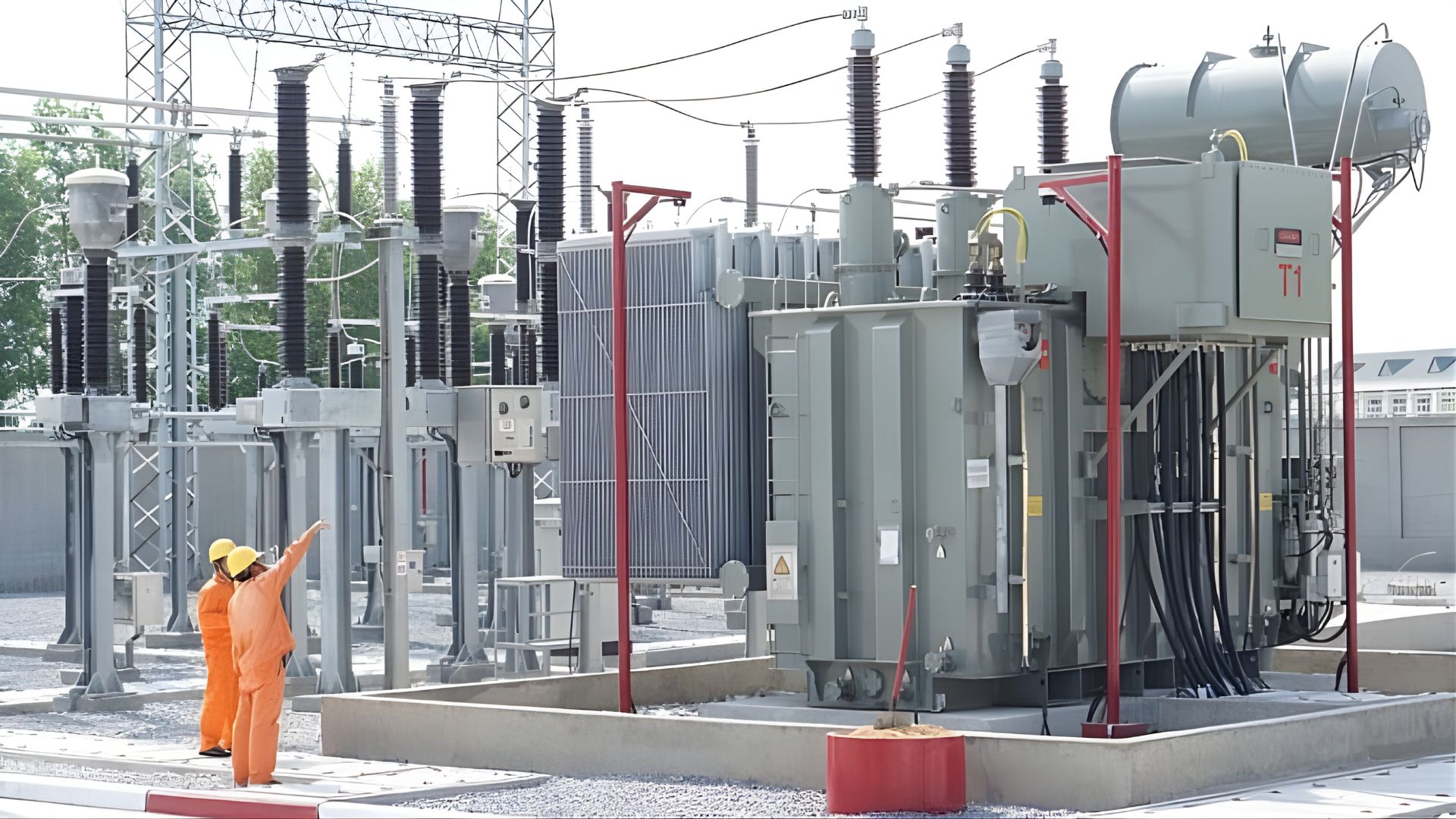

Máy biến áp dầu (hay Oil-immersed Transformer) là loại máy biến áp sử dụng dầu cách điện làm môi trường chất cách điện và làm mát cho lõi thép, cuộn dây của máy. Dầu trong máy có thể là dầu khoáng hoặc hoặc dầu tổng hợp, được chứa trong thùng kín, bao bọc lõi thép và cuộn dây. Dầu trong máy biến áp dầu có nhiệm vụ dẫn truyền nhiệt lượng sinh ra trong quá trình máy hoạt động từ bên trong ra bề mặt thùng để tản nhiệt ra môi trường, đảm bảo sự hoạt động ổn định và bền bỉ của máy, hạn chế quá nhiệt đồng thời bảo vệ các bộ phận quan trọng của máy biến áp khỏi các sự cố phóng điện. Đây là dạng máy biến áp phổ biến nhất hiện nay, được sử dụng nhiều trong công nghiệp và hệ thống điện lực
Ưu điểm của máy biến áp dầu
Không phải tự nhiên mà máy biến áp dầu lại là loại máy biến áp phổ biến nhất và được ứng dụng trong nhiều lĩnh vực hiện nay. Cùng tìm hiểu những ưu điểm vượt trội khiến loại máy này được ưa chuộng đến vậy nhé!
- Khả năng tản nhiệt tốt: Dầu dẫn truyền nhiệt hiệu quả hơn không khí, giúp máy vận hành lâu dài, bền bỉ mà ít nguy cơ quá nhiệt, đảm bảo nguồn điện ổn định cho các thiết bị điện vận hành xuyên suốt.
- Công suất lớn: Vì khả năng tản nhiệt tốt nên máy biến áp dầu có mức công suất lớn hơn so với các máy biến áp khác, có thể chịu đựng từ vài trăm kVA đến hàng chục MVA
- Độ ổn định điện môi cao: Dầu cách điện, cách nhiệt tốt làm hạn chế phóng điện nội bộ, tăng tuổi thọ thiết bị
- Giá thành hợp lý: So với nhiều máy biến áp khô cùng công suất, máy biến áp dầu thường rẻ hơn nên được lựa chọn nhiều hơn
- Độ bền cao: Máy biến áp dầu có khả năng vận hành ổn định trong nhiều điều kiện môi trường khác nhau, đáp ứng được nhiều nhu cầu sử dụng.
Nhược điểm của máy biến áp dầu
Bên cạnh những ưu điểm vượt trội biến máy biến áp dầu thành loại máy biến áp được ưa chuộng nhất, loại máy này cũng tồn tại một số nhược điểm khiến bạn phải cân nhắc khi lựa chọn, cụ thể:
- Nguy cơ cháy nổ: Mặc dù được đánh giá là an toàn, cách điện cách nhiệt tốt, hạn chế sự phóng điện nội bộ, nhưng dầu cách điện của máy biến áp dầu lại rất dễ bắt lửa và gây cháy, nổ khi máy gặp sự cố hồ quang điện
- Yêu cầu bảo trì định kỳ: Máy biến áp dầu yêu cầu kiểm tra chất lượng dầu, máy, độ ẩm, điện áp đánh thủng, hàm lượng khí hòa tan trong dầu và thay dầu định kỳ để đảm bảo máy có thể hoạt động bền bỉ, ổn định và đúng công suất, từ đó hạn chế các nguy cơ cháy nổ
- Nặng và khó di chuyển: Do có thùng dầu nên máy biến áp dầu thường to, nặng, cồng kềnh, trọng lượng lớn hơn khá nhiều so với máy biến áp khô
- Ảnh hưởng tới môi trường khi gặp sự cố rò rỉ dầu: Nếu dầu máy bị rò rỉ ra ngoài môi trường có thể gây ô nhiễm đất và nước nếu không được xử lý đúng cách
Ứng dụng máy biến áp dầu

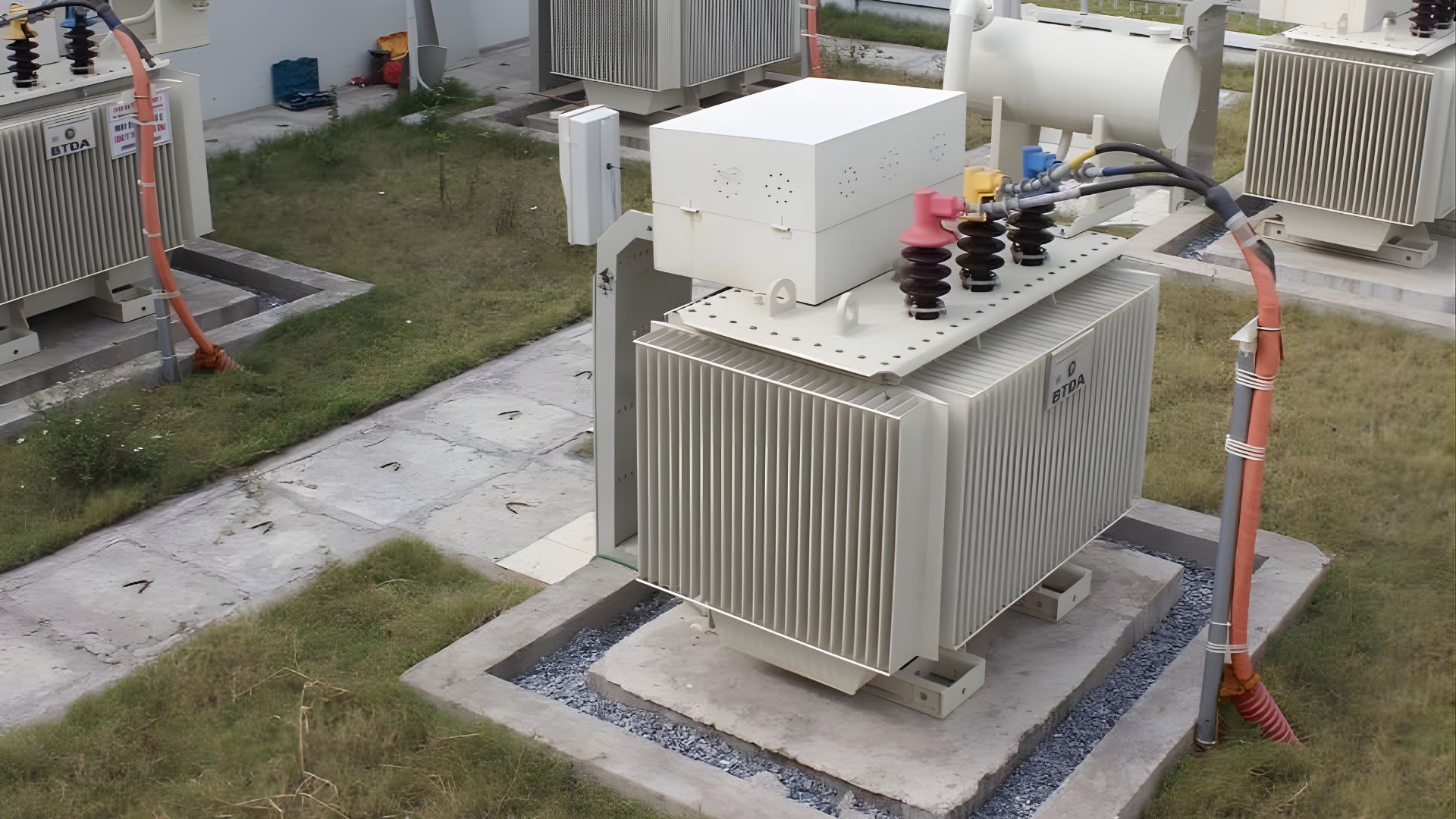

Máy biến áp dầu được sử dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là những nơi yêu cầu máy biến áp có công suất lớn và khả năng vận hành ổn định, liên tục:
- Trạm biến áp truyền tải và phân phối điện
- Khu công nghiệp, nhà máy sản xuất
- Nhà máy điện để giúp hệ thống hòa lưới
- Tòa nhà, khu dân cư quy mô lớn
- Các công trình hạ tầng như bến cảng, sân bay, trạm bơm, khu chế xuất,…
Cấu tạo máy biến áp dầu

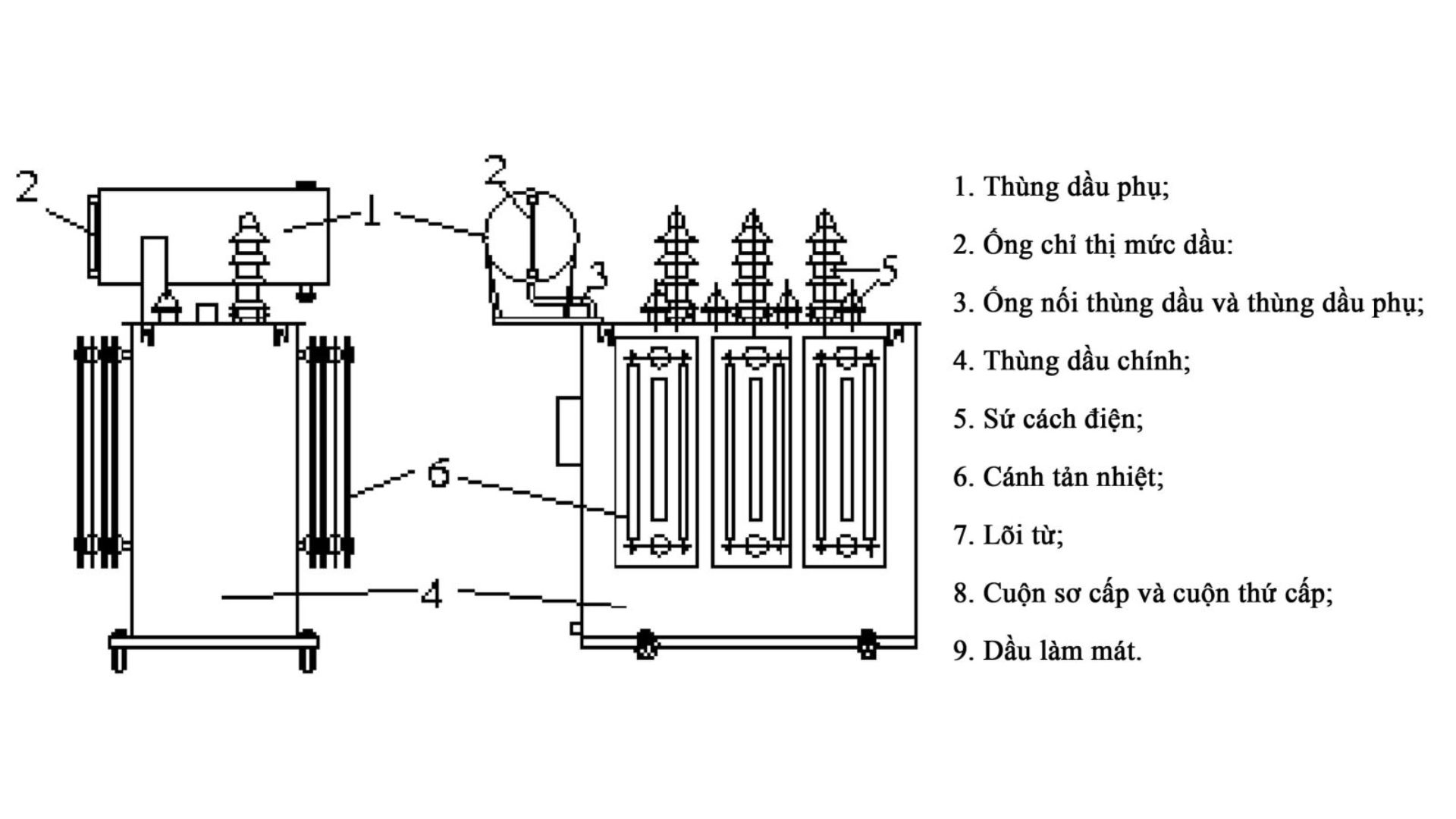

Máy biến áp dầu được thiết kế với nhiều bộ phận quan trọng nhằm đảm bảo khả năng cách điện, truyền nhiệt và vận hành ổn định. Các thành phần chính gồm:
- Lõi thép: được ghép từ các lá thép kỹ thuật điện và sơn phủ cách điện, có nhiệm vụ dẫn từ thông và giảm tổn hao do dòng điện xoáy. Lõi thép thường được đặt ở trung tâm máy
- Cuộn dây: bao gồm cuộn sơ cấp và cuộn thứ cấp được làm bằng đồng hoặc nhôm, quấn quanh trụ lõi thép
- Thùng dầu: Là nơi chứa dầu biến áp giúp bảo vệ lõi thép và cuộn dây. Thùng dầu thường được làm bằng thép chịu lực, có gân tản nhiệt hoặc két làm mát
- Bộ truyền động đổi nấc (Tap Changer): Cho phép điều chỉnh điện áp ở cuộn dây.
- Bình dầu phụ: Chứa phần dầu giãn nở khi nhiệt độ tăng, được nối với thùng dầu qua ống dẫn dầu, giúp giữ áp suất ổn định và hạn chế tiếp xúc giữa dầu và không khí
- Bộ lọc ẩm: Ngăn hơi ẩm xâm nhập vào dầu, nằm tại nắp bình dầu phụ để hút ẩm
- Rơ-le Buchholz: Đây là thiết bị bảo vệ quan trọng, tự động ngắt khi có bất thường, thường được gắn trên đường ống nối giữa thùng dầu và bình dầu phụ
- Hệ thống làm mát: Có thể là ONAN (Tự nhiên), ONAF(quạt gió), OFAF(máy bơm dầu + quạt) hoặc OFWF (máy bơm dầu + làm mát bằng nước), các két tản nhiệt được đặt bên ngoài thùng dầu.
Dầu máy biến áp là gì? Dùng loại nào?
Dầu máy biến áp là thành phần cực kỳ quan trọng, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của máy biến áp dầu. Chức năng chính của dầu máy biến áp là cách điện và làm mát cuộn dây, giúp máy hoạt động bình thường, ổn định. Ngoài ra, dầu trong máy biến áp dầu còn có khả năng giảm nguy cơ xảy ra hồ quang điện khi có sự cố xảy ra với máy.
Một số loại dầu máy biến áp phổ biến thường gặp bao gồm:
- Dầu khoáng(Mineral Oil): Dầu khoáng là loại dầu được sử dụng phổ biến nhất do giá rẻ và tính cách điện cao, tuy nhiên khả năng chống cháy nổ kém nên cần đề phòng, đảm bảo an toàn hoặc cân nhắc khi lựa chọn
- Dầu tổng hợp (Synthetic Oil): Dầu tổng hợp chịu nhiệt, cách điện tốt, ít bị lão hóa trong quá trình sử dụng nhưng lại có giá thành cao hơn dầu khoáng nên thường được sử dụng cho các máy công suất lớn
- Dầu ester tự nhiên ( Natural Ester Oil): Dầu ester tự nhiên có khả năng phòng cháy nổ cao, thân thiện với môi trường và có khả năng phân hủy sinh học. Tuy nhiên loại dầu này có giá thành khá cao nên thường dùng trong đô thị, tòa nhà.
Khi lựa chọn dầu cho máy biến áp dầu của bạn, cần lựa chọn những loại dầu có chất lượng cao, độ ẩm thấp, điện áp đánh thủng cao, không chứa khí hòa tan bất thường, không lẫn tạp chất, cặn bẩn, chỉ số axit thấp, độ nhớt phù hợp, để đảm bảo máy biến áp dầu của bạn sẽ hoạt động ổn định, trơn tru và có tuổi thọ cao.
Ngoài ra cũng nên bảo trì, lọc mẫu dầu mỗi 6 – 12 tháng để đảm bảo chất lượng của dầu trong máy, nắm bắt được tình trạng lão hóa của dầu và sớm phát hiện nếu dầu máy gặp vấn đề để đưa ra phương án lọc hoặc thay thế dầu mới phù hợp, đảm bảo cho máy biến áp dầu có thể hoạt động ổn định.
Nguyên lý hoạt động của máy biến áp dầu
Máy biến áp dầu hoạt động dựa trên nguyên lý cảm ứng điện từ, tương tự tất cả loại máy biến áp khác. Tuy nhiên, điểm đặc biệt của máy biến áp dầu là cơ chế truyền nhiệt – cách điện bằng dầu, giúp máy vận hành ổn định và chịu tải cao hơn.
Trong quá trình hoạt động, cuộn dây và lõi thép sinh nhiệt. Nếu không được tản nhiệt tốt sẽ gây giảm tuổi thọ cách điện, tăng tổn hao, và tăng nguy cơ sự cố. Chính vì vậy, dầu máy tồn tại để giúp truyền tải lượng nhiệt sinh ra này ra bên ngoài, giúp cho máy biến áp dầu có thể hoạt động bình thường, lâu dài và bền bỉ hơn.
Khi máy biến áp dầu hoạt động và sinh nhiệt, dầu vì tiếp xúc trực tiếp với lõi thép và cuộn dây nên nhiệt sinh ra sẽ truyền trực tiếp vào lớp dầu xung quanh. Lúc này, sự chênh lệch nhiệt độ giữa các lớp dầu sẽ tạo lên các dòng đối lưu dầu. Dầu nóng gần lõi sẽ nở ra, nhẹ hơn và di chuyển lên trên trong khi lớp dầu lạnh bên trên nặng hơn nên sẽ di chuyển xuống dưới rồi tiếp tục được làm nóng rồi tạo thành một chu trình khép kín. Sau đó dầu nóng sẽ đi vào bộ tản nhiệt là nhiệt lượng sẽ được truyền tải ra môi trường bên ngoài.

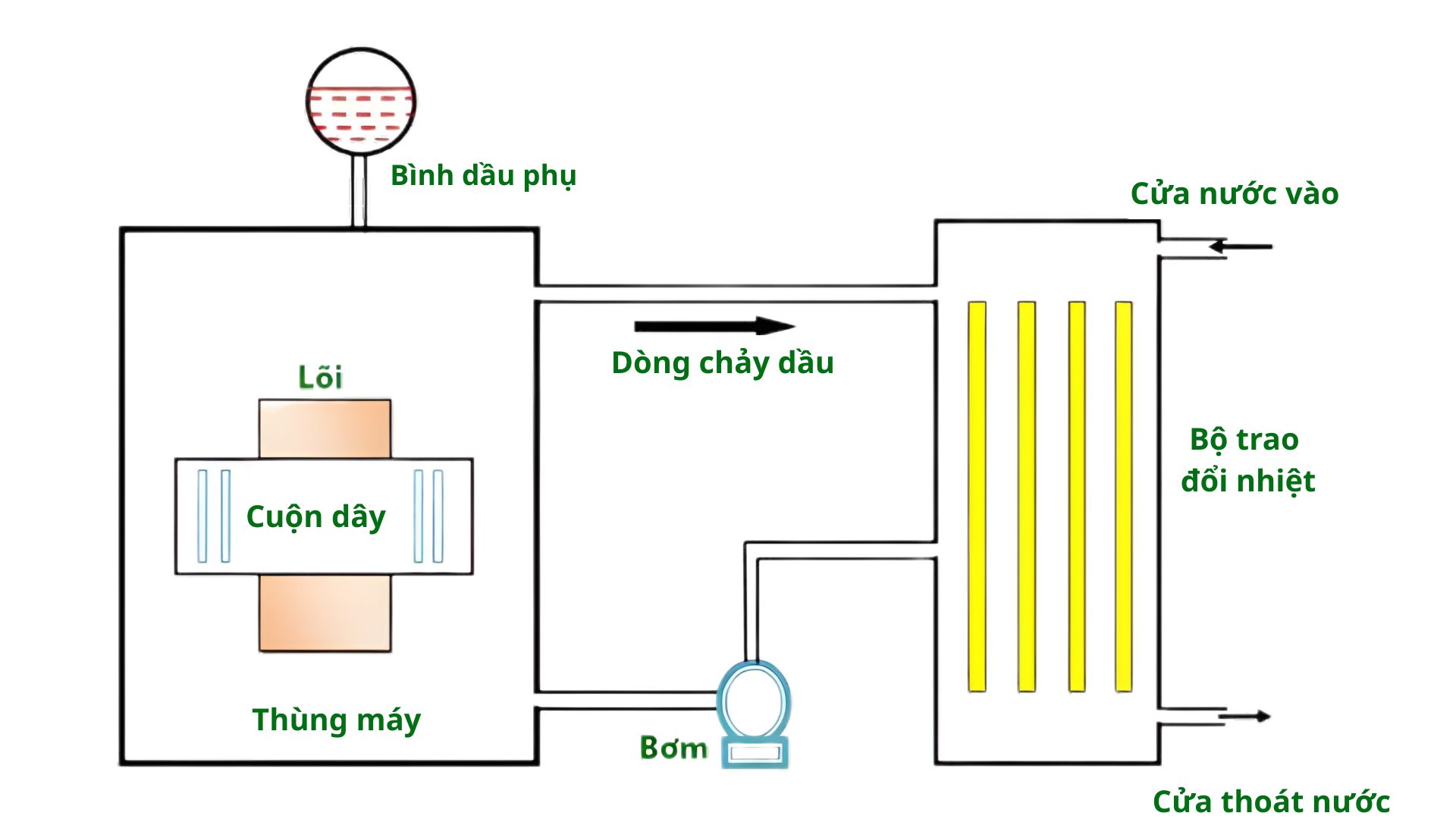

Một số máy biến áp dầu có két tản nhiệt, khi dầu nóng chảy vào két tản nhiệt ngoài được làm mát bằng đối lưu tự nhiên còn có thể được làm mát bằng quạt gió, hoặc làm mát bằng nước để đẩy nhanh quá trình tản nhiệt, giúp tản nhiệt hiệu quả hơn, đặc biệt là đối với các máy biến áp dầu công suất lớn. Sau khi được làm mát, dầu lại trở về thùng dầu chính và tiếp tục chu trình.
Cơ chế này giúp máy biến áp dầu có khả năng tản nhiệt rất hiệu quả, khiến cho máy hoạt động ổn định hơn máy biến áp khô, và cực kỳ phù hợp cho các loại máy có công suất lớn – điện áp cao.
Thông số kỹ thuật máy biến áp dầu
Để hiểu rõ hơn về máy biến áp dầu nhằm chọn được loại máy phù hợp nhất với hệ thống điện của bạn, cần phải nắm rõ được một số thông số kỹ thuật của máy cụ thể như sau:
- Công suất định mức: Biểu thị khả năng tải của máy, công suất càng lớn, kích thước và lượng dầu càng nhiều.
- Điện áp vào – ra: Bao gồm điện áp cao áp (HV) và hạ áp (LV), thông số này xác định khả năng kết nối với lưới điện và phụ tải.
- Tổ đấu dây: Ký hiệu theo tiêu chuẩn IEC, phổ biến như: Dyn11 – dùng nhiều trong phân phối; Yyn0, Yd11 – dùng trong truyền tải. Tổ đấu dây quyết định mối quan hệ pha và khả năng giảm sóng hài.
- Dòng điện và tần số: Dòng định mức phụ thuộc vào công suất và điện áp cuộn dây. Tần số chuẩn dùng tại Việt Nam: 50 Hz nên thiết bị phải phù hợp tần số hệ thống để tránh tổn hao tăng.
- Mức dầu và nhiệt độ dầu: Mức dầu phải luôn trong giới hạn quy định tại đồng hồ báo mức dầu. Nhiệt độ dầu hoạt động an toàn thường dưới 90°C; khi vượt ngưỡng, rơ-le nhiệt sẽ cảnh báo hoặc ngắt.
- Các tiêu chuẩn đi kèm: Máy biến áp dầu thường tuân theo: IEC 60076 – tiêu chuẩn quốc tế về máy biến áp và TCVN 6306 – tiêu chuẩn Việt Nam tương đương IEC. Ngoài ra, máy biến áp dầu còn có các tiêu chuẩn thử nghiệm như: điện áp đánh thủng dầu, chịu ngắn mạch, tổn hao không tải – có tải.

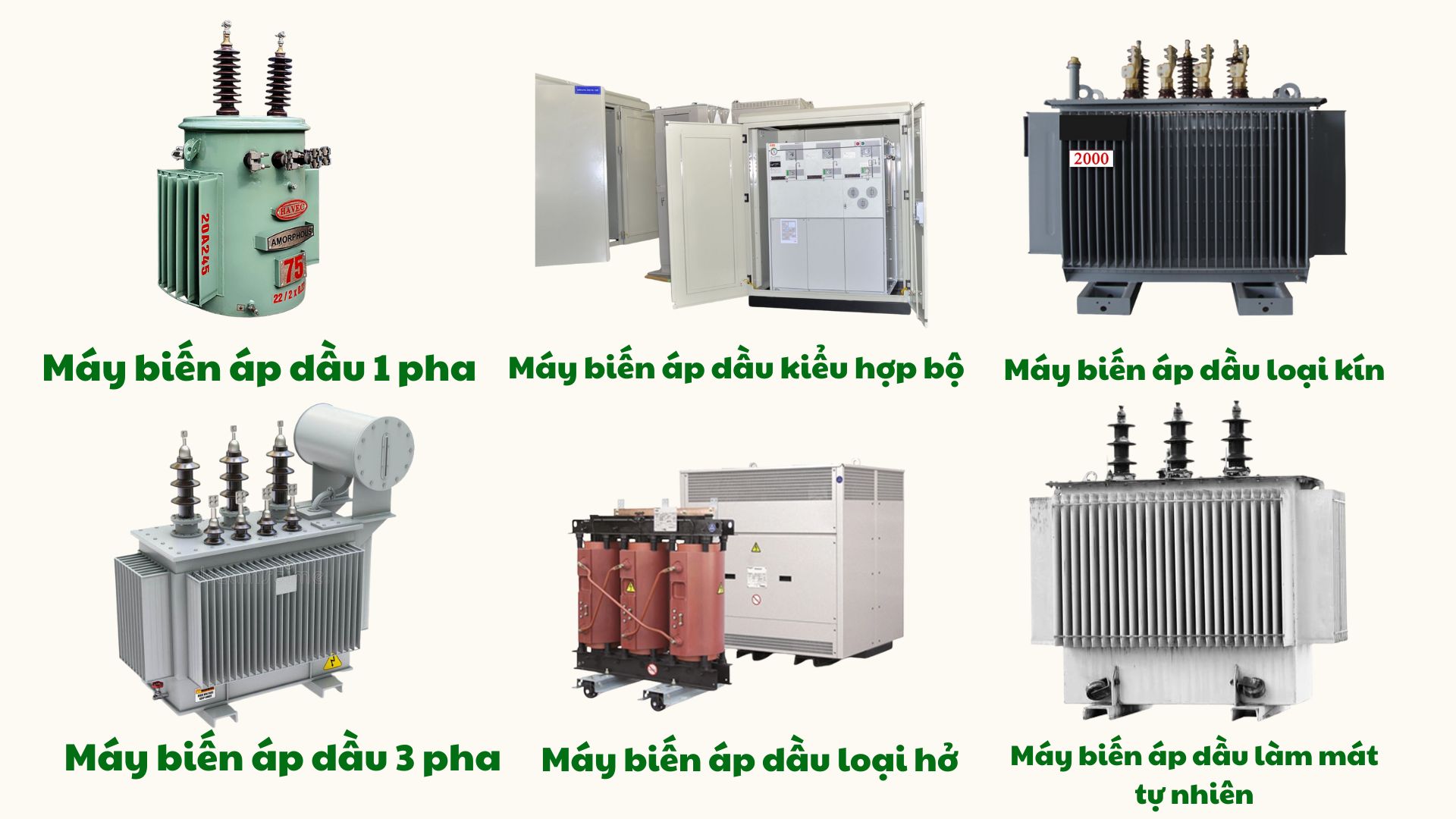

Các loại máy biến áp dầu phổ biến
Trên thị trường hiện nay có rất nhiều loại máy biến áp dầu được sử dụng. Dưới đây, chúng tôi liệt kê một số máy biến áp dầu phổ biến nhất để bạn có thể có những sự lựa chọn phù hợp với lưới điện của mình:
- Máy biến áp dầu 1 pha: Máy biến áp dầu 1 pha được sử dụng trong các hệ thống điện dân dụng, khu vực nông thôn hoặc các tải nhỏ lẻ. Kết cấu đơn giản, công suất thấp đến trung bình (5–100 kVA), dễ lắp đặt và vận hành.Cũng vì công suất nhỏ, máy biến áp dầu 1 pha chỉ phù hợp cấp điện cho hộ gia đình, trạm bơm nhỏ, cụm dân cư.
-
- Máy biến áp dầu 3 pha: Máy biến áp dầu 3 pha được sử dụng rộng rãi trong lưới trung – cao áp. Công suất lớn (từ vài trăm kVA đến hàng chục MVA), vận hành ổn định, hiệu suất cao. Thường dùng tại trạm biến áp 22/0.4kV, 35/0.4kV, 110kV, khu công nghiệp và nhà máy. Tuy nhiên máy có giá thành khá cao, yêu cầu kỹ thuật lắp đặt và bảo trì khá phức tạp.
- Máy biến áp dầu kiểu hợp bộ: Là loại máy biến áp dầu tích hợp cả tủ trung thế, tủ hạ thế và các thiết bị bảo vệ trong cùng một khối, vì thế nên máy rất gọn gàng, an toàn, dễ dàng để triển khai cho khu dân cư, đô thị. Tuy nhiên, máy có chi phí đầu tư khá cao, khi hư hỏng thì khó khăn trong việc tìm và sửa chữa lỗi ở từng bộ phận.
- Máy biến áp dầu loại kín: Loại máy này có bồn dầu kín hoàn toàn và không tiếp xúc với không khí, điều này giúp hạn chế dầu xuống cấp, lão hóa, nhiễm bụi bẩn tạp chất bên ngoài nên không cần lọc dầu thường xuyên. Tuy nhiên, vì thế mà loại máy này có giá khá cao, cũng như khó kiểm tra thực quan mức dầu và tình trạng bên trong.
- Máy biến áp dầu loại hở: Loại máy này có bình dầu phụ bên ngoài để cân bằng giãn nở dầu nên rất dễ để kiểm tra chất lượng và tình trạng của dầu, dễ dàng bảo dưỡng nên tuổi thọ máy thường cao. Tuy nhiên vì thiết kế hở nên dầu tiếp xúc trực tiếp với không khí nhiều nên cần kiểm tra, lọc dầu định kỳ.
- Máy biến áp dầu làm mát tự nhiên (ONAN): ONAN hay Oil Natural Air Natural là loại máy biến áp dầu sử dụng dòng tuần hoàn dầu tự nhiên (dầu nóng đi lên, dầu lạnh đi xuống) và không khí tự nhiên để tản nhiệt. Không dùng quạt hoặc bơm. Ưu điểm của loại máy này là: ít hỏng hóc, bảo trì thấp. Thường dùng cho máy công suất nhỏ – trung bình đến khoảng 2500 kVA.
- Máy biến áp dầu làm mát cưỡng bức (ONAF): ONAF hay Oil Natural Air Forced là loại máy biến áp dầu dùng quạt cưỡng bức để thổi gió qua két tản nhiệt, tăng hiệu quả làm mát. Dầu vẫn tuần hoàn tự nhiên. Giúp máy chạy ở công suất cao hơn 120–150% chế độ ONAN. Phù hợp cho máy công suất lớn tại trạm biến áp công nghiệp và lưới điện cao tải.
Quy trình bảo dưỡng máy biến áp dầu
Để máy biến áp dầu có thể hoạt động ổn định và tăng tuổi thọ, độ bền của máy, việc bảo dưỡng máy định kỳ là rất cần thiết. Không chỉ giúp máy vận hành ổn định, bảo dưỡng máy còn hạn chế sự cố nội bộ, tăng tuổi thọ dầu đồng thời tăng khả năng cách điện của máy. Đặc biệt, bảo dưỡng đúng kỳ hạn sẽ giúp phát hiện sớm những lỗi, rủi ro có thể xuất hiện trong khi máy hoạt động và xử lý kịp thời tránh những hỏng hóc lớn hay thậm chí là cháy nổ.
Quy trình bảo dưỡng máy biến áp dầu thông thường bao gồm các bước:
B1: Kiểm tra mức độ dầu và độ ẩm
- Quan sát kính thăm dầu, đảm bảo mức dầu trong khoảng cho phép.
- Kiểm tra bình hút ẩm (silicagel): nếu ngả màu hồng–nâu thì phải thay mới.
- Lấy mẫu dầu, kiểm tra độ ẩm và điện áp đánh thủng định kỳ.
B2: Kiểm tra hệ thống làm mát
- Quan sát két tản nhiệt có bị bụi bẩn, tắc nghẽn, rỉ sét không.
- Kiểm tra quạt gió, bơm dầu (đối với ONAF, OFAF).
B3: Kiểm tra rò rỉ dầu
- Quan sát các đường hàn, mặt bích, van xả dầu.
- Siết lại bulong hoặc thay gioăng nếu thấy thấm dầu.
B4: Kiểm tra cách điện cuộn dây
- Đo điện trở cách điện bằng Megger theo tiêu chuẩn.
- Kiểm tra hệ số tổn hao điện môi (tanδ) nếu cần.
Khi nào cần đổ dầu máy biến áp?
Sau khi kiểm tra các bộ phận của máy biến áp dầu, một việc không thể thiếu là lọc/thêm dầu máy biến áp. Vậy khi nào cần đổ thêm dầu máy biến áp?
- Khi mức dầu xuống dưới ngưỡng an toàn.
- Khi mới lắp đặt hoặc sau khi sửa chữa phải mở thùng máy.
- Khi dầu bị rò rỉ một phần nhưng còn đảm bảo chất lượng.
Khi nào cần thay dầu?
Việc thay dầu là cần thiết nếu dầu máy biến áp có một trong các dầu hiệu sau đây:
- Dầu bị lão hóa: đổi màu đậm, có cặn bẩn.
- Kết quả thí nghiệm dầu: điện áp đánh thủng thấp, axit hóa tăng.
- Dầu có nhiều khí hòa tan bất thường (DGA) báo hiệu sự cố nội bộ.
- Khi máy vận hành lâu năm (5–7 năm) cần thay toàn phần hoặc lọc tái sinh dầu
Quy trình thay dầu máy biến áp
Để đảm bảo máy biến áp dầu có thể hoạt động bình thường, việc thay dầu định kỳ là cần thiết, dưới đây là quy trình thay dầu máy biến áp mà bạn nên áp dụng để có thể thay dầu một cách hiệu quả mà vẫn an toàn:
- Ngắt điện – cô lập máy đảm bảo an toàn.
- Xả toàn bộ dầu cũ vào bồn chứa chuyên dụng.
- Lọc và vệ sinh thùng dầu, kiểm tra rò rỉ, thay gioăng.
- Bơm dầu mới đạt tiêu chuẩn IEC/ASTM vào máy; tránh lẫn không khí.
- Hút chân không (đối với máy công suất lớn) để loại bỏ ẩm và bọt khí.
- Đo lại điện áp đánh thủng dầu, kiểm tra mức dầu và nhiệt kế.
- Đóng điện thử tải, theo dõi nhiệt độ và dòng không tải.
Giá máy biến áp dầu hiện nay
Giá của máy biến áp dầu trên thị trường hiện nay cao hay thấp phụ thuộc vào nhiều biến:
- Công suất (kVA) & điện áp định mức.
- Thiết kế: 1 pha hay 3 pha; kiểu kín hay ngâm dầu; làm mát tự nhiên hay cưỡng bức.
- Phụ kiện kèm theo: rơ-le bảo vệ, tap-changer, hệ thống làm mát, tiêu chuẩn kỹ thuật.
- Xuất xứ / thương hiệu / tiêu chuẩn chất lượng.
- Chi phí vận chuyển, lắp đặt, bảo trì — đặc biệt với máy công suất lớn.
Theo bảng giá phổ biến cho máy phân phối: máy dầu 100 kVA thường rơi vào khoảng 85.000.000 – 100.000.000 VNĐ; máy 250 kVA khoảng 150.000.000 – 180.000.000 VNĐ; máy 630 kVA khoảng 300.000.000 – 350.000.000 VNĐ.
Mua máy biến áp dầu ở đâu?
Trước khi mua máy biến áp dầu, bạn cần xác định công suất, pha (1 pha hay 3 pha), điện áp vào/ra, và tiêu chuẩn kỹ thuật bạn cần — rồi liên hệ nhà sản xuất hoặc đơn vị phân phối. Nếu cần máy biến áp công suất lớn hoặc theo tiêu chuẩn riêng (ví dụ cho nhà máy, trạm biến áp) — nên chọn nhà sản xuất trong nước như NPC hoặc HBT để dễ bảo trì, lắp đặt. Với công suất nhỏ – trung, bạn cũng có thể xem các model nhập khẩu hoặc phân phối online để tiết kiệm chi phí và thời gian.

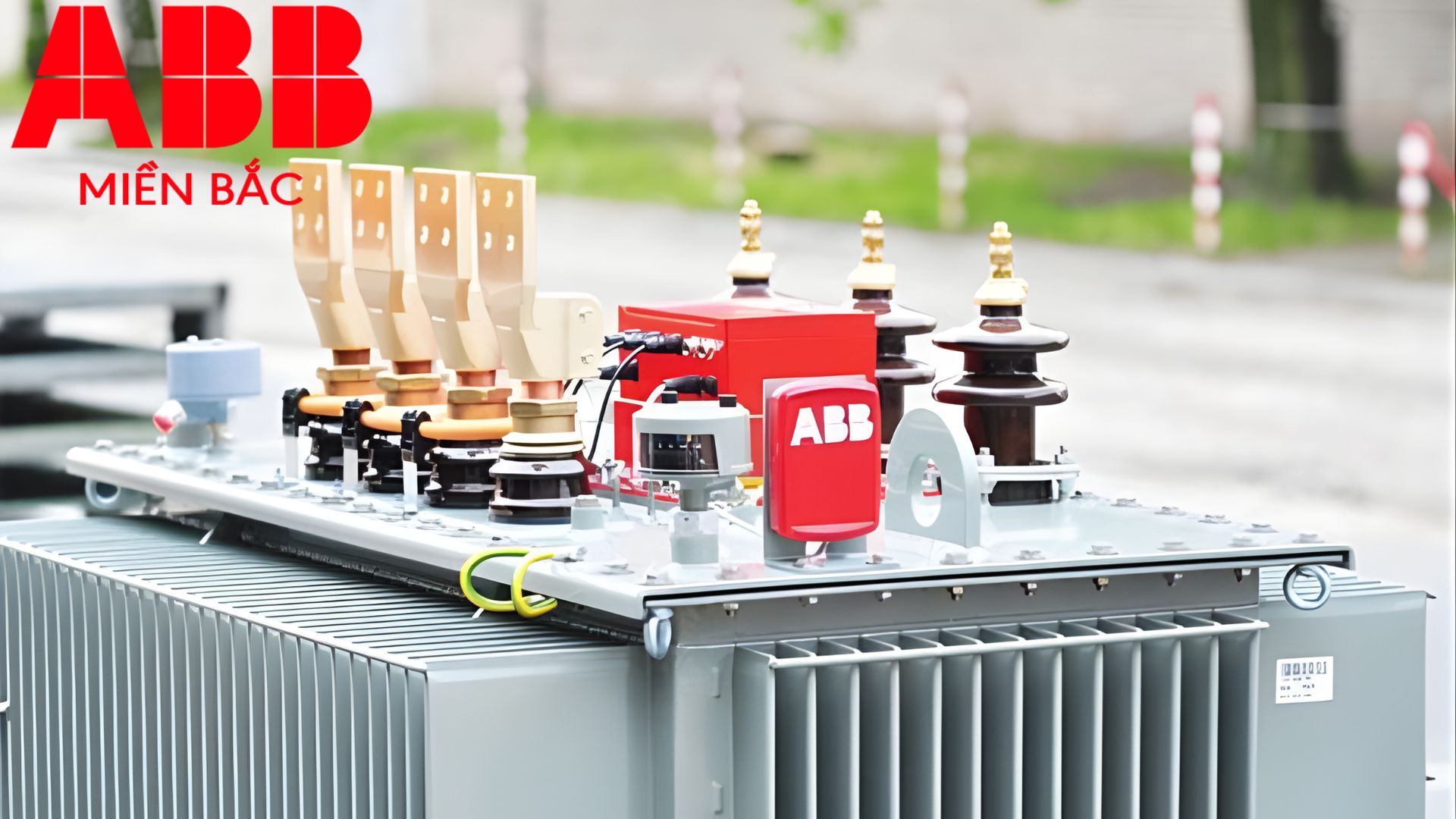

Còn nếu bạn chưa biết nên mua máy biến áp dầu ở đâu thì đừng bỏ qua Thiết bị vật tư ESM. Tự hào là doanh nghiệp lâu đời với cam kết chất lượng. Thiết bị vật tư ESM đem đến cho khách hàng đa dạng các loại máy biến áp dầu chất lượng do ABB sản xuất, đạt chuẩn quốc tế, vận hành ổn định với độ bền vượt trội. ESM là sự lựa chọn đáng tin cậy dành cho bạn và chắc chắn sẽ không làm bạn thất vọng.
Tóm lại, lựa chọn đúng loại máy biến áp dầu, hiểu rõ cách vận hành – bảo dưỡng và mua từ nhà cung cấp đáng tin cậy sẽ đảm bảo thiết bị hoạt động ổn định, giảm thiểu rủi ro và mang lại hiệu quả tối ưu trong dài hạn. Nếu bạn đang tìm kiếm máy biến áp dầu phù hợp, đừng quên cân nhắc nhu cầu thực tế, ngân sách và tiêu chuẩn kỹ thuật để đưa ra lựa chọn chính xác nhất.
