Khi yêu cầu về an toàn và độ tin cậy trong hệ thống điện ngày càng được chú trọng, việc lựa chọn thiết bị phù hợp trở thành yếu tố then chốt. Tủ trung thế UniGear nổi bật nhờ khả năng vận hành ổn định, linh hoạt và đáp ứng tốt yêu cầu của nhiều loại công trình. Đây là giải pháp được đánh giá cao cả về mặt kỹ thuật lẫn giá trị sử dụng lâu dài.
Tủ trung thế UniGear là gì?
Tủ trung thế UniGear là dòng tủ đóng cắt trung thế sơ cấp, làm việc ở cấp điện áp từ 7,2 kV đến 40,5 kV và thường được sử dụng trong các trạm biến áp chính và hệ thống phân phối công suất lớn. UniGear được thiết kế để chịu dòng ngắn mạch cao, tích hợp bảo vệ/ điều khiển tiên tiến, đáp ứng các yêu cầu nghiêm ngặt về an toàn, độ tin cậy và vận hành liên tục trong môi trường công nghiệp và hạ tầng năng lượng quan trọng.

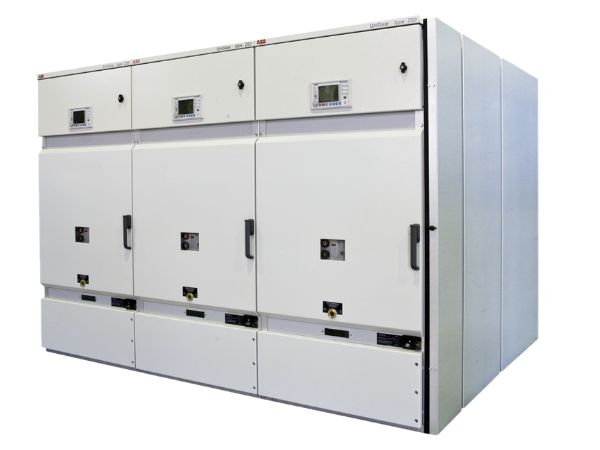

Cấu tạo của tủ trung thế UniGear
Cấu tạo UniGear được thiết kế theo cấu trúc mô-đun với các khoang chức năng độc lập, đáp ứng tiêu chuẩn IEC 62271-200, phù hợp cho hệ thống phân phối điện trung thế 12–24 kV và dòng định mức 630–4000 A, cụ thể là:
Khoang máy cắt
Khoang máy cắt tích hợp máy cắt chân không ABB, thường sử dụng dòng VD4, đóng vai trò trung tâm trong việc đóng cắt và bảo vệ lưới điện trung thế. Máy cắt có thể lựa chọn dạng kéo rút hoặc cố định, phù hợp với yêu cầu vận hành khác nhau. Công nghệ chân không giúp dập hồ quang nhanh, tăng độ bền thiết bị, đảm bảo khả năng cắt tải và cắt ngắn mạch tin cậy. Đồng thời hỗ trợ điều khiển tại chỗ hoặc từ xa.
Khoang cáp
Khoang cáp dùng để đấu nối cáp nguồn vào/ ra, cho phép lắp đặt các đầu cáp trung thế đạt chuẩn quốc tế. Thiết kế khoang riêng biệt giúp tăng cường cách điện và hạn chế sự lan truyền hồ quang. Khoang này hỗ trợ đầu cáp co nhiệt hoặc co nguội, tích hợp các thiết bị đo dòng, áp phục vụ giám sát và bảo vệ hệ thống.
Khoang thanh cái
Khoang thanh cái chứa các thanh dẫn chính bằng đồng hoặc nhôm, được bố trí khoa học và cố định bằng vật liệu cách điện chất lượng cao. Hệ thống vách ngăn kim loại giúp tăng khả năng chịu ngắn mạch và đảm bảo an toàn cho người vận hành. Cấu trúc cho phép liên kết linh hoạt giữa các tủ để mở rộng mạng phân phối.
Khoang rơ-le và điều khiển
Khoang điều khiển tập trung các thiết bị bảo vệ, giám sát và vận hành, sử dụng rơ-le kỹ thuật số như ABB Relion REF615 với đầy đủ chức năng bảo vệ quá dòng, chạm đất, mất pha và tự động hóa. Bảng điều khiển hiển thị trạng thái thiết bị và cảnh báo sự cố, đồng thời hỗ trợ các giao thức truyền thông IEC 61850, Modbus, dễ dàng tích hợp vào hệ thống SCADA/ RTU.

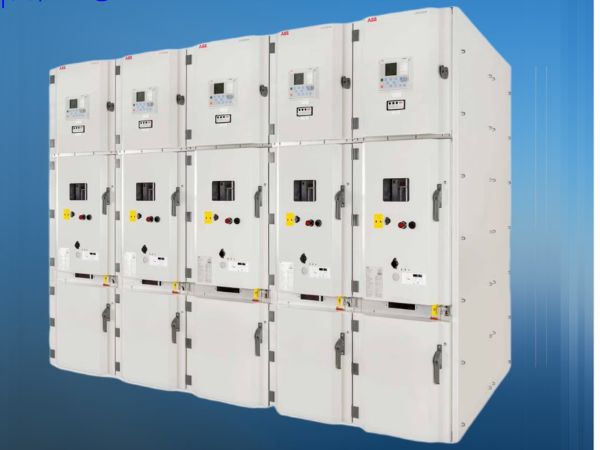

Thông số kỹ thuật tủ trung thế UniGear
Tủ UniGear được thiết kế cho nhiều cấp điện áp trung thế, gồm 7,2kV; 12kV; 17,5kV; 24kV và 36kV, phù hợp vận hành ở tần số 50Hz hoặc 60Hz. Thanh cái có khả năng mang dòng định mức từ 1250A đến 4000A, đáp ứng linh hoạt các yêu cầu tải khác nhau.
Về khả năng cách điện và chịu sự cố, tủ đạt mức bền cách điện 95kV trong 1 phút theo tiêu chuẩn thử nghiệm xung sét (BIL). Hệ thống chịu được dòng ngắn mạch trong 1 giây lên đến 40kA, đồng thời máy cắt chân không VD4 cho phép đóng cắt dòng sự cố tối đa tới 50kA, đảm bảo an toàn và độ tin cậy cao trong vận hành.
Các dòng tủ trung thế UniGear phổ biến trên thị trường
Một số dòng tủ trung thế UniGear trên thị trường hiện nay có thể kể đến như:

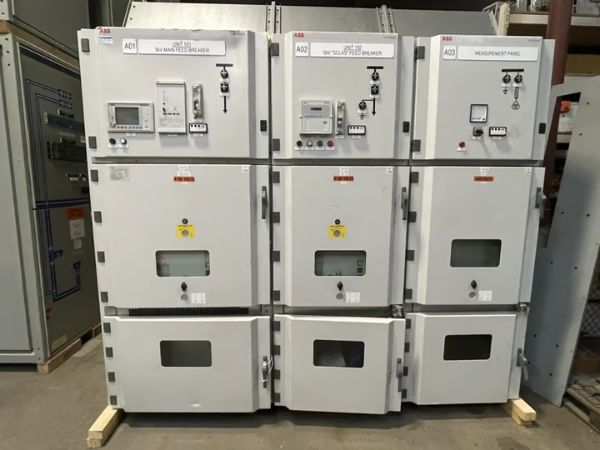

UniGear ZS1
UniGear ZS1 là tủ trung thế với vỏ kim loại chắc chắn, hỗ trợ nhiều cấu hình linh hoạt như thanh cái đơn, thanh cái đôi, thanh cái song song hoặc hai tầng. Thiết kế của ZS1 đáp ứng tốt cả các môi trường đặc biệt như hàng hải, khu vực có địa chấn hay công nghiệp nặng.
Với bề rộng từ 500 – 1000 mm, tủ tương thích hoàn toàn với hệ UniGear và tuân thủ các tiêu chuẩn quốc tế như IEC, CSA, GOST, GB/DL, đảm bảo khả năng vận hành ổn định, an toàn và dễ dàng mở rộng.
Dòng tủ trung thế ABB UniGear ZS1 có nhiều cấu hình mô-đun phù hợp với các nhu cầu khác nhau:
- UniGear ZS1 AIS: Cách điện bằng không khí, thường dùng trong các nhà máy và xưởng sản xuất.
- UniGear ZS1 GIS: Cách điện bằng khí SF6, cho độ bền cao và thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
UniGear ZS2
UniGear ZS2 là tủ trung thế cách điện bằng không khí, thiết kế cho hệ phân phối sơ cấp trong nhà với điện áp lên đến 36 kV. Tủ có cấu hình thanh cái đơn hoặc thanh cái đôi ngược chiều, sử dụng các thành phần tiêu chuẩn hóa, giúp vận hành và bảo trì thuận tiện.
UniGear ZS2 tuân thủ đầy đủ các tiêu chuẩn IEC, đảm bảo độ tin cậy cao trong vận hành và khả năng phối hợp linh hoạt với các thiết bị đóng cắt khác trong hệ thống.
UniGear ZS3.2
UniGear ZS3.2 là tủ trung thế cách điện không khí, có khả năng vận hành với điện áp lên tới 36 kV (hoặc 46 kV theo yêu cầu đặc thù), thích hợp cho lưới ba pha 50/60 Hz trong nhà. Tủ được thiết kế với cấu hình thanh cái đơn và bề rộng 1200–1400 mm, cho phép lắp đặt máy cắt chân không (VCB). UniGear ZS3.2 nổi bật nhờ độ tin cậy cao, vận hành ổn định và khả năng tích hợp linh hoạt vào hệ thống phân phối, phù hợp với các nhà máy, xí nghiệp và trạm biến áp công nghiệp.
UniGear MCC
UniGear MCC là trung tâm điều khiển động cơ trung thế đến 12 kV, được thiết kế chuyên dụng để đóng cắt động cơ, máy biến áp và tụ điện. Với bề rộng tiêu chuẩn 400 mm và đồng bộ hoàn toàn với hệ UniGear, tủ MCC trang bị công tắc tơ cơ học có tuổi thọ lên đến 1.000.000 lần thao tác, đảm bảo vận hành bền bỉ, ổn định và dễ dàng trong bảo trì cũng như nâng cấp hệ thống.

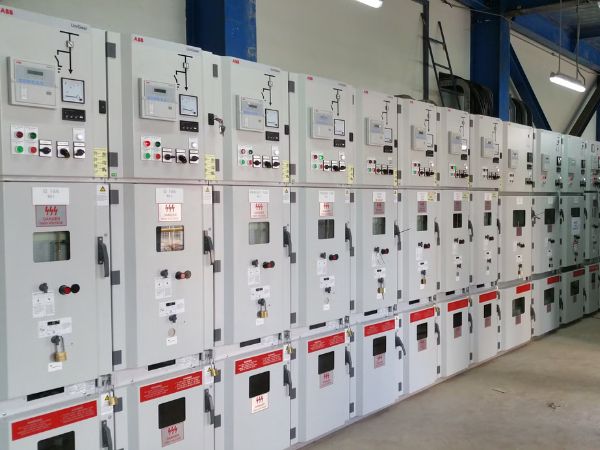

Ứng dụng của tủ trung thế UniGear
Tủ trung thế ABB UniGear ZS1 được ứng dụng rộng rãi trong nhiều hệ thống điện quan trọng bao gồm:
- Trạm biến áp sơ cấp của lưới điện quốc gia và các khu công nghiệp quy mô lớn.
- Nhà máy phát điện như nhiệt điện, thủy điện và các dự án năng lượng tái tạo (điện gió, điện mặt trời).
- Công trình hạ tầng trọng điểm yêu cầu độ tin cậy cao như bệnh viện, sân bay, trung tâm dữ liệu,…
- Cơ sở công nghiệp gồm nhà máy công nghiệp nặng, khu chế xuất và khu công nghiệp tập trung.
Hướng dẫn lựa chọn tủ trung thế UniGear phù hợp
Việc lựa chọn tủ trung thế UniGear phù hợp đóng vai trò then chốt trong việc đảm bảo vận hành ổn định, an toàn cho hệ thống điện và sẵn sàng cho nhu cầu mở rộng trong tương lai. Để đạt hiệu quả tối ưu, bạn cần đánh giá đồng thời các yếu tố kỹ thuật, vận hành và điều kiện môi trường lắp đặt như:
Cấp điện áp và công suất tải
Tủ trung thế UniGear được thiết kế cho các cấp điện áp trung thế phổ biến như UniGear 12kV, UniGear 24kV và UniGear 36kV, phù hợp với lưới phân phối tại Việt Nam. Việc xác định đúng cấp điện áp và dòng tải phải dựa trên tổng công suất phụ tải hiện hữu, đặc tính vận hành của thiết bị tiêu thụ và hệ số dự phòng cho tăng trưởng phụ tải trong trung và dài hạn.
Ngược lại, nếu lựa chọn không phù hợp có thể gây quá tải, suy giảm tuổi thọ thiết bị và tăng nguy cơ sự cố.
Chế độ vận hành và độ tin cậy hệ thống
Tùy theo yêu cầu vận hành, UniGear đáp ứng tốt cho cả hệ thống đóng cắt thường xuyên lẫn các ứng dụng cần độ tin cậy cao, vận hành liên tục 24/7.
Việc sử dụng máy cắt chân không kết hợp rơle bảo vệ số giúp nâng cao khả năng bảo vệ, giảm bảo trì và tăng tính chủ động trong xử lý sự cố. Hơn nữa, tủ cũng dễ dàng tích hợp điều khiển từ xa và tự động hóa trạm.
Khả năng mở rộng – tích hợp điều khiển
Với thiết kế dạng mô-đun, tủ UniGear cho phép mở rộng ngăn tủ linh hoạt khi nhà máy hoặc trạm biến áp nâng công suất. Hệ thống hỗ trợ các chuẩn truyền thông công nghiệp như Modbus, IEC 61850, thuận lợi cho việc kết nối SCADA, BMS và giám sát tập trung.
Điều kiện môi trường lắp đặt
UniGear đáp ứng tốt các điều kiện môi trường khắc nghiệt nhờ thiết kế vỏ tủ chắc chắn, cấp bảo vệ cao, phù hợp với khu vực có nhiệt độ, độ ẩm, bụi hoặc môi trường ăn mòn. Việc lựa chọn vật liệu vỏ tủ và phương án thông gió phù hợp sẽ giúp kéo dài tuổi thọ thiết bị và đảm bảo việc vận hành ổn định lâu dài.

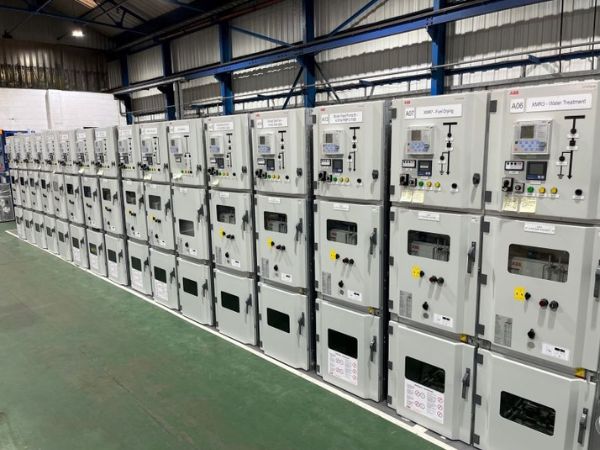

Đơn vị cung cấp tủ trung thế UniGear uy tín
Hiện nay, Thiết bị vật tư ESM tự hào là đơn vị uy tín với nhiều năm kinh nghiệm trong việc cung cấp và phân phối các sản phẩm tủ trung thế UniGear. Nhờ nền tảng kỹ thuật vững chắc cùng đội ngũ nhân sự chuyên nghiệp, ESM cam kết mang đến sản phẩm và dịch vụ chất lượng cao cho mọi khách hàng.
Tất cả các sản phẩm tại đây đều được đảm bảo chính hãng, có nguồn gốc rõ ràng và đi kèm đầy đủ chứng chỉ CO (Chứng nhận Xuất xứ) và CQ (Chứng nhận Chất lượng), đáp ứng tiêu chuẩn quốc tế và yêu cầu kỹ thuật khắt khe.
Ngoài ra, chúng tôi cam kết mang đến mức giá cạnh tranh nhất trên thị trường, áp dụng các ưu đãi và chiết khấu hấp dẫn cho đơn hàng số lượng lớn. Cùng với dịch vụ giao hàng nhanh chóng, an toàn, đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ lắp đặt và kiểm tra thiết bị ngay tại hiện trường, đảm bảo tủ trung thế hoạt động ổn định từ ngày đầu tiên.
Với uy tín, kinh nghiệm và dịch vụ chuyên nghiệp, ABB Miền Bắc là lựa chọn đáng tin cậy cho mọi khách hàng khi cần tủ trung thế ABB chất lượng cao.
Một số FAQ thường gặp
Ưu điểm chính của tủ UniGear là gì?
Tủ trung thế UniGear ABB nổi bật với độ tin cậy cao, an toàn và linh hoạt trong vận hành. Thiết bị sử dụng linh kiện ABB chất lượng, kết hợp công nghệ kỹ thuật số hiện đại, thiết kế gọn gàng, dễ lắp đặt và tích hợp vào hệ thống. UniGear cung cấp các tính năng bảo vệ và điều khiển tiên tiến, đáp ứng đa dạng ứng dụng công nghiệp và có khả năng tùy chỉnh theo nhu cầu riêng.
Bên cạnh đó, sản phẩm được hỗ trợ bởi dịch vụ vòng đời toàn diện, đảm bảo hiệu suất vận hành lâu dài.
Thiết bị UnGear có tích hợp với hệ thống điều khiển không?
Thiết bị đóng cắt UniGear có khả năng kết nối linh hoạt với các hệ thống điều khiển sẵn có nhờ hỗ trợ nhiều giao thức truyền thông, bao gồm cả IEC 61850. Nhờ đó, UniGear đảm bảo tương thích cao, vận hành ổn định và tích hợp dễ dàng trong hạ tầng điện hiện tại.
UniGear cung cấp loại hỗ trợ và đào tạo nào cho khách mới?
UniGear cung cấp hướng dẫn lắp đặt, đào tạo vận hành và hỗ trợ kỹ thuật liên tục cho khách hàng mới. Chúng tôi cung cấp các tài liệu hướng dẫn và hướng dẫn trực tuyến tại hiện trường, giúp người dùng vận hành và bảo trì tủ trung thế một cách hiệu quả và an toàn.
Trên đây là những thông tin cơ bản về tủ trung thế UniGear, hy vọng sẽ giúp bạn có cái nhìn tổng quan hơn để lựa chọn thiết bị phù hợp nhất với nhu cầu sử dụng. Với thiết kế linh hoạt, vận hành ổn định và dễ mở rộng, UniGear có thể xem là một giải pháp đáng tin cậy cho hệ thống điện mà bạn có thể tham khảo ngay.
