Recloser Entec ngày càng được nhiều doanh nghiệp lựa chọn nhờ khả năng đóng cắt tự động ổn định và an toàn. Thiết bị không chỉ giúp giảm sự cố trên lưới điện mà còn tối ưu chi phí vận hành lâu dài. Trong bài viết này, hãy cùng ESM tìm hiểu vì sao Recloser Entec lại trở thành giải pháp đáng tin cậy cho hệ thống điện hiện đại.

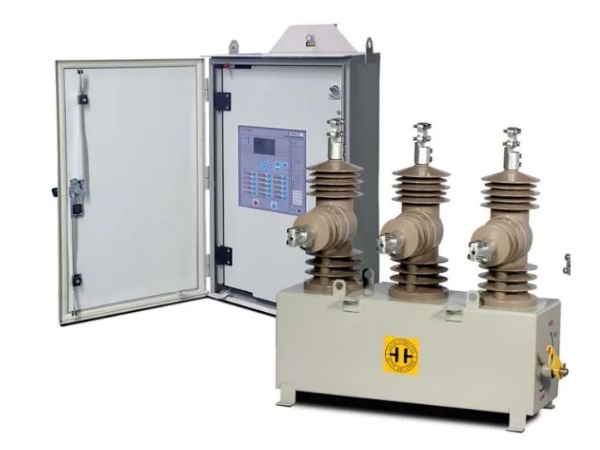

Thông số kỹ thuật của dòng máy cắt Recloser Entec
Recloser Entec được thiết kế và chế tạo theo tiêu chuẩn ANSI C37.60.
Giá trị định mức
- Điện áp tối đa: 27 kV
- Dòng điện được định mức: 630A hoặc 800A
- Khả năng cắt sự cố: Hiệu dụng: 12.5 kA – Trị đỉnh: 32.5 kA
- Thời gian đóng/ mở: 0.3 s/ 0.01 s
- Độ bền cơ khí: 10.000 lần thao tác
- Độ bền tại dòng định mức: 10.000 lần
- Dòng chịu đựng ngắn hạn: 12.5 kA
- Khả năng chịu xung sét: 150 kV BIL
Cấp bảo vệ
- Tủ điều khiển: IP55
- Linh kiện điện tử: IP65
Điều kiện làm việc
- Nhiệt độ môi trường: -40°C đến +80°C
- Độ ẩm cho phép: 0 – 99%
- Tốc độ gió tối đa: 35 m/s
- Độ cao lắp đặt: ≤ 3.000 m
- Vị trí sử dụng: lắp ngoài trời, treo cột, phù hợp khí hậu nhiệt đới
Cấu tạo chi tiết dòng Recloser Entec
Recloser Entec được tạo nên từ nhiều bộ phận kết hợp chặt chẽ với nhau, và để hiểu rõ cách Recloser Entec hoạt động cần nắm các thành phần chính bao gồm:
Cấu trúc và cơ chế đóng cắt của Recloser Entec
Cơ cấu đóng cắt thiết bị đóng cắt Recloser Entec sử dụng buồng dập hồ quang chân không giúp thao tác ngắt mạch nhanh, sạch, không tạo hồ quang kéo dài và gần như không cần bảo dưỡng trong suốt vòng đời. Các mô-đun được bọc cách điện hoàn toàn bằng epoxy đúc kín hoặc vật liệu composite, đảm bảo chống ẩm, chống tia UV và chịu được môi trường ngoài trời.
Những model phổ biến như Recloser Entec 24kV 630A hay Recloser Entec 15kV 800A đều được trang bị cơ cấu đóng cắt 3 pha độc lập, hỗ trợ thao tác từng pha theo yêu cầu vận hành của lưới điện.
Bộ điều khiển linh hoạt – thông minh
Bộ điều khiển Recloser Entec có khả năng lập trình, cho phép tùy chỉnh các chức năng bảo vệ, thời gian đáp ứng cũng như nhiều tính năng nâng cao như chuyển nguồn tự động, phân tích sự cố hay quản lý năng lượng.
Bộ điều khiển được trang bị màn hình LCD, giao diện web trực quan và khả năng giám sát từ xa giúp kết nối SCADA thông qua modem 4G LTE và lưu trữ dữ liệu bằng thẻ SD hoặc truyền trực tiếp về trung tâm điều độ.
Hệ thống truyền tín hiệu đa giao thức
Recloser Entec hỗ trợ nhiều giao thức chuẩn như IEC 60870-5-101/104, Modbus, DNP3.0, IEC 61850, giúp thiết bị dễ dàng hòa nhập vào các trạm không người trực và mô hình lưới điện thông minh. Nhờ khả năng kết nối mở rộng, Recloser Entec có thể làm việc đồng bộ với RMU, biến dòng, thiết bị cảnh báo sự cố và nhiều phần tử khác trong hệ thống điện trung thế.

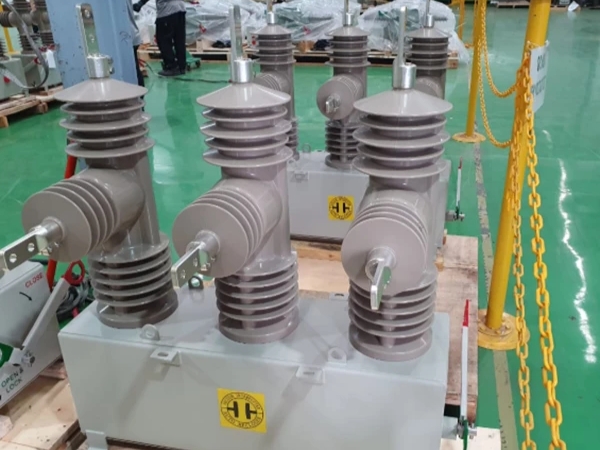

Nguyên lý hoạt động Recloser Entec tự động
Cơ chế phát hiện & xử lý sự cố
Bộ điều khiển thông minh của Recloser Entec được sử dụng để nhận biết nhanh chóng các dòng bất thường như ngắn mạch hoặc chạm đất. Khi sự cố xuất hiện, thiết bị phân tích tín hiệu và đưa ra lệnh đóng/ cắt trong vài chu kỳ điện, giúp bảo vệ thiết bị và hạn chế lan truyền sự cố. Với các tình huống tạm thời như vật thể lạ chạm dây, Recloser có thể tự đóng lại mà không cần can thiệp thủ công.
Trình tự đóng lặp và chế độ lockout
Điểm mạnh của Recloser là khả năng tự đóng lại nhiều lần để khôi phục nguồn. Tùy cấu hình, thiết bị thường thực hiện 1 – 3 lần tái đóng theo chuỗi: “Fast – Fast – Slow – Lockout” hoặc “Fast – Slow – Lockout”.
Nếu sau tất cả các lần thử sự cố vẫn tồn tại, Recloser sẽ chuyển sang chế độ ngắt vĩnh viễn để bảo vệ an toàn lưới điện, đặc biệt hữu ích trong các trạm không người trực và hệ thống điện năng lượng tái tạo.
Vai trò của relay bảo vệ
Relay trong Recloser Entec đảm nhiệm các chức năng bảo vệ quan trọng như quá dòng, chạm đất, mất pha, đồng thời hỗ trợ nhiều tính năng nâng cao như bảo vệ thứ tự pha ngược, đóng lại có chọn lọc theo từng khu vực sự cố và ghi lại dữ liệu và phân tích dòng sự cố.
Relay được lập trình theo tiêu chuẩn IEC, cho phép người vận hành dễ dàng tinh chỉnh theo yêu cầu thực tế của lưới.
Ưu điểm nổi bật của dòng Recloser Entec
Recloser Entec được đánh giá cao nhờ khả năng vận hành ổn định và nhiều tính năng hỗ trợ tối ưu bao gồm:
- Tự động đóng lại sau sự cố, giúp đảm bảo dòng điện được duy trì liên tục.
- Tích hợp hệ thống cảm biến tiên tiến, hỗ trợ phát hiện và cô lập lỗi một cách nhanh chóng.
- Cấu trúc bền bỉ, thích ứng tốt với môi trường khắc nghiệt ngoài trời.
- Giảm chi phí bảo trì và hạn chế tối đa thời gian ngừng hoạt động của hệ thống điện.

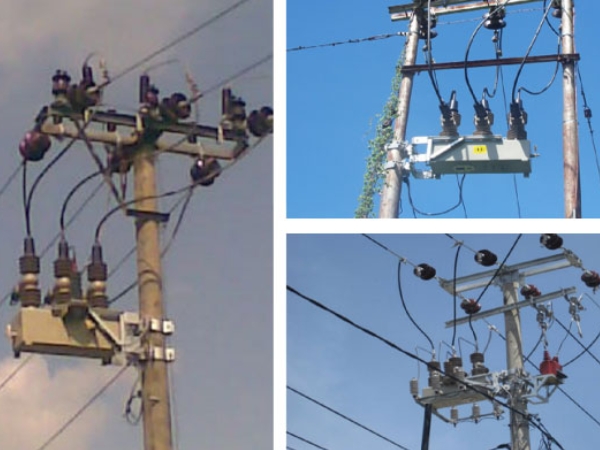

Ứng dụng của dòng máy cắt Recloser Entec
Máy cắt Recloser Entec ứng dụng chủ yếu giúp:
- Bảo vệ lưới điện: Tự động ngắt mạch khi có sự cố quá dòng, ngắn mạch, mất pha, và tự động đóng lại (recloser) để khôi phục cấp điện, giảm thiểu thời gian mất điện đột ngột.
- Tự động hóa lưới điện: Kết hợp với hệ thống SCADA, Recloser Entec cho phép điều khiển từ xa, khoanh vùng sự cố và thực hiện vận hành lưới điện thông minh hơn.
- Bảo vệ các tải quan trọng: Cấp điện liên tục cho các nhà máy lớn có dây chuyền tự động, nơi việc gián đoạn điện là cực kỳ tốn kém.

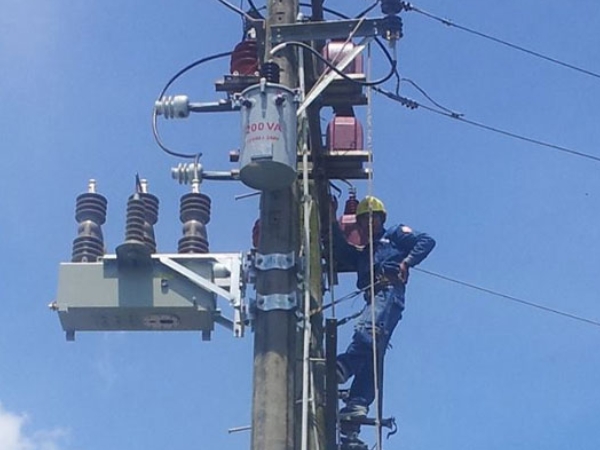

Quy trình lắp đặt thiết bị Recloser Entec
Việc lắp đặt Recloser Entec đúng kỹ thuật không chỉ giúp thiết bị vận hành ổn định mà còn kéo dài tuổi thọ và hạn chế sự cố trong quá trình sử dụng, cụ thể như sau:
Chuẩn bị trước khi lắp đặt
- Khảo sát hiện trường: Đánh giá vị trí lắp đặt, đảm bảo nền móng vững, thoáng và tránh các khu vực có nguy cơ ngập nước hoặc rung lắc.
- Kiểm tra thiết bị: Bao gồm Recloser Entec, bộ giá treo, cột lắp đặt, hệ thống dây dẫn và phụ kiện. Các đầu cáp trung thế như Euromold hoặc 3M cần được chuẩn bị đầy đủ để đồng bộ với thiết bị.
- Bảo đảm an toàn điện: Ngắt điện khu vực thi công và trang bị đầy đủ dụng cụ bảo hộ cá nhân cho đội lắp đặt.
Lắp đặt, đấu nối và cấu hình ban đầu
- Thi công cơ khí: Cố định Recloser lên cột hoặc khung giá, kết hợp các phụ kiện như khóa néo, mắc nối và bộ gá phù hợp.
- Đấu nối điện: Gắn cáp trung thế vào đầu cáp đúng kỹ thuật, kiểm tra điểm tiếp xúc và độ siết của bulong, khớp nối để đảm bảo dẫn điện ổn định.
- Cài đặt hệ thống bảo vệ: Thiết lập các tham số bảo vệ dòng, áp và thời gian trên relay theo yêu cầu vận hành thực tế của lưới điện.
- Kiểm tra & thử nghiệm: Tiến hành test dòng, test đóng cắt không tải và có tải bằng bộ thử relay để xác nhận thiết bị hoạt động đúng cấu hình.
Địa chỉ mua máy cắt Recloser Entec giá tốt – chính hãng
Để lựa chọn được máy cắt Recloser Entec chính hãng với mức giá hợp lý, ESM là địa chỉ đáng để bạn cân nhắc.
Tại đây, sản phẩm luôn được đảm bảo nguồn gốc rõ ràng, chất lượng đúng tiêu chuẩn và đi kèm đầy đủ chứng từ kỹ thuật. Đội ngũ tư vấn giàu kinh nghiệm sẽ hỗ trợ bạn chọn đúng thiết bị phù hợp nhu cầu, đồng thời cung cấp dịch vụ lắp đặt và bảo hành chuyên nghiệp, giúp doanh nghiệp yên tâm sử dụng và tối ưu chi phí lâu dài.
Có thể nói, Recloser Entec là lựa chọn đáng tin cậy cho các hệ thống điện yêu cầu độ ổn định cao, khả năng bảo vệ nhanh và vận hành bền bỉ trong mọi điều kiện. Hy vọng rằng, với những thông tin hữu ích trên đã giúp bạn hiểu hơn về Recloser Entec và dễ dàng đưa ra quyết định phù hợp cho nhu cầu của mình.
