Tủ trung thế Unisec đang trở thành lựa chọn đáng tin cậy cho nhiều hệ thống điện hiện đại. Vậy điều gì làm cho thiết bị này được ưa chuộng đến vậy? Hãy cùng thiết bị vật tư ESM tìm hiểu chi tiết ngay trong bài viết sau đây.
Thông số kỹ thuật cơ bản của tủ trung thế Unisec
- Điện áp danh định (Ur): 12 kV, 17,5 kV, 24 kV
- Điện áp chịu xung sét (Up): chung 75 – 125 kV, giữa các tiếp điểm hở 85 – 145 kV
- Điện áp chịu tần số công nghiệp (Ud): chung 28 – 50 kV, giữa các tiếp điểm hở 32 – 60 kV
- Tần số danh định: 50/ 60 Hz
- Dòng điện danh định (Ir): thanh cái 630 – 1250 A, phụ tải 630 – 1250 A
- Dòng ngắn mạch danh định: mạch chính và mạch nối đất 16 – 25 kA, thời gian chịu ngắn mạch 2 – 3 giây
- Dòng chịu đỉnh: 40 – 63 kA tùy cấu hình
- Cấp bảo vệ (IP): vỏ tủ IP3X, vách ngăn IP2X, cơ chế vận hành IP3X
- Độ bền cơ học của dao cách ly: đóng/ mở 5000 chu kỳ, mở/ nối đất 1000 chu kỳ
- Khí SF6 trong dao cách ly: áp suất danh định 1,4 bar, áp suất tối thiểu 1,3 bar, lượng khí 0,25 kg

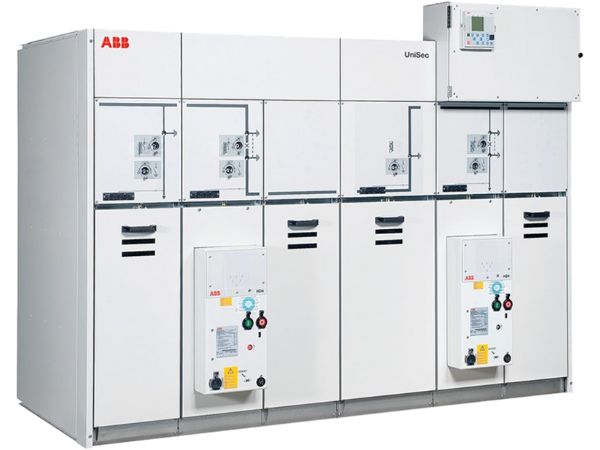

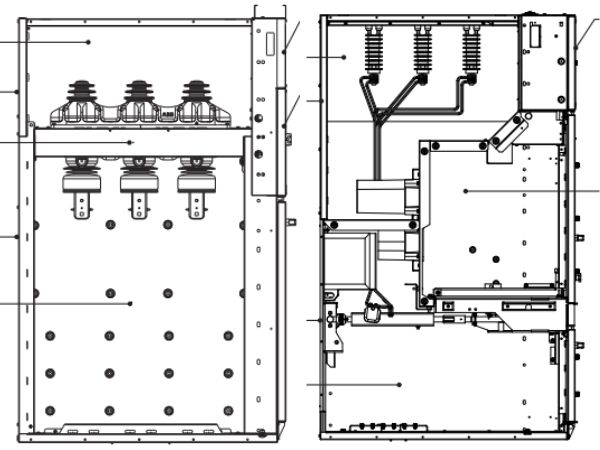

Cấu tạo tủ trung thế Unisec
Tủ trung thế ABB UniSec được thiết kế theo dạng mô-đun, tuân thủ tiêu chuẩn IEC 62271-200 và phân loại LSC2A/LSC2B, giúp linh hoạt trong quá trình vận hành và bảo trì. Mỗi mô-đun gồm các ngăn riêng biệt, mỗi ngăn có chức năng và cơ chế bảo vệ riêng, đảm bảo an toàn cho người vận hành và thiết bị:
Các ngăn tủ điện
- Ngăn thanh cái: Ngăn thanh cái được bố trí ở phần trên của tủ, chạy xuyên suốt toàn bộ hệ thống. Ngăn này cách điện bằng không khí và có thể chia thành hai phần nhờ mô-đun đo lường hoặc cách ly đặt ở giữa, giúp dễ dàng quản lý và vận hành.
- Ngăn dao cách ly: Dao cách ly ba vị trí nằm giữa ngăn thanh cái và ngăn cáp điện, thân trên làm bằng nhựa epoxy, thân dưới bằng thép không gỉ, chứa các bộ phận điện và nạp khí SF6 để cách điện và dập hồ quang.
- Ngăn cáp điện: Ngăn cáp điện dùng để đấu nối cáp, lắp cầu chì, dao nối đất hoặc máy biến dòng đo lường. Với mô-đun có máy cắt kéo rút, thiết bị này đặt ở bên trái ngăn. Hệ thống khóa liên động đảm bảo cắt điện và nối đất trước khi mở ngăn, tăng an toàn khi thao tác.
- Ngăn thiết bị (cho mô-đun có máy cắt kéo rút): Ngăn này chứa các khối thiết bị ba cực, tích hợp tiếp điểm cố định với ngăn thanh cái và ngăn cáp điện. Cửa chắn bằng kim loại hoặc vật liệu cách điện hoạt động tự động khi máy cắt di chuyển giữa vị trí rút ra và lắp vào, vừa bảo vệ vừa phân tách cách điện giữa các ngăn.
- Ngăn điều khiển: Ngăn điều khiển chứa cơ cấu vận hành dao cách ly, dao nối đất, hệ thống khóa liên động cơ khí, cuộn đóng/ ngắt, chỉ báo điện áp và các tiếp điểm phụ trợ, giúp giám sát và thao tác dễ dàng.
- Ngăn mạch phụ: Ngăn mạch phụ dùng cho dây dẫn thứ cấp, khối đầu cuối và các rơle điều khiển, có thể được thiết kế tiêu chuẩn hoặc mở rộng tùy nhu cầu sử dụng.
- Cửa giảm áp: Mỗi mô-đun trang bị 2 cửa giảm áp ở phía sau: cửa trên cho ngăn thanh cái và ngăn dao cách ly và cửa dưới cho ngăn máy cắt, ngăn cáp điện. Cửa này giúp hướng dòng khí và áp suất ra ngoài, giảm nguy cơ tai nạn khi xảy ra hồ quang.
Vỏ và vách ngăn
- Vỏ tủ và các vách ngăn bên trong làm từ thép mạ kẽm dày 2 mm, xử lý chống ăn mòn và phủ sơn chất lượng cao (màu RAL 7035, có thể tùy chọn).
- Cửa ngăn cáp điện chịu áp suất và có cửa sổ quan sát.
- Ngăn mạch phụ được bảo vệ hoàn toàn khỏi khu vực điện cao áp nhờ vách ngăn thép chắc chắn.
- Các khe thông gió trên vỏ giúp tản nhiệt từ thanh cái và kết nối nhánh, đồng thời kết hợp với cửa giảm áp để thoát khí trong trường hợp hồ quang.
Hệ thống khóa liên động
Hệ thống khóa liên động của tủ trung thế ABB UniSec gồm hai phần chính:
- Khóa liên động tiêu chuẩn: Được trang bị sẵn trên tất cả các mô-đun của tủ trung thế ABB UniSec, giúp đảm bảo về độ an toàn.
Khóa liên động bổ sung (tùy chọn): Có thể tích hợp theo yêu cầu cụ thể của khách hàng hoặc dự án, nhằm đáp ứng các điều kiện vận hành đặc thù.
Các moodun có sẵn của tủ trung thế Unisec
Tủ trung thế ABB UniSec cung cấp nhiều moodun khác nhau, cho phép cấu hình linh hoạt theo từng yêu cầu vận hành cụ thể:
- SDC: Mô-đun cầu dao phụ tải tiêu chuẩn
- SDS: Mô-đun cầu dao phụ tải dùng cho phân đoạn
- SDD: Mô-đun cầu dao phụ tải kép
- SDM: Mô-đun cầu dao phụ tải phân đoạn tích hợp đo lường
- UMP: Mô-đun đo lường độc lập
- SFC: Mô-đun cầu dao kết hợp cầu chì bảo vệ
- SFS: Mô-đun cầu dao – cầu chì dùng cho phân đoạn
- SBC: Mô-đun máy cắt sử dụng khí SF6
- SBS: Mô-đun máy cắt SF6 cho chức năng phân đoạn
- SFV: Mô-đun cầu dao – cầu chì kết hợp đo lường
- WBC: Mô-đun máy cắt dạng kéo rút (di động)
- WBS: Mô-đun máy cắt kéo rút dùng cho phân đoạn
Đặc điểm nổi bật của tủ trung thế Unisec
Một vài ưu điểm nổi bật của dòng tủ đóng cắt trung thế Unisec bao gồm:
An toàn được đặt lên hàng đầu
Tủ trung thế UniSec được thiết kế và kiểm chứng theo IEC 62271-200, đáp ứng yêu cầu cao về an toàn vận hành. Khả năng chịu hồ quang nội bộ kết hợp với hệ thống khóa liên động giúp kiểm soát thao tác, giảm thiểu rủi ro sự cố. Các ngăn được tách biệt bằng vách kim loại hoặc vật liệu cách điện, nâng cao độ tin cậy khi sử dụng.
Cấu hình linh hoạt với nhu cầu
UniSec cho phép lựa chọn và kết hợp nhiều khối chức năng khác nhau, phù hợp với từng ứng dụng cụ thể. Hệ thống có thể trang bị dao cắt tải SF6, máy cắt chân không hoặc SF6 (cố định hay kéo rút), contactor chân không cùng các thiết bị đo lường và rơ-le bảo vệ hiện đại.
Thiết kế mô-đun, thuận tiện lắp đặt và bảo trì
Nhờ cấu trúc mô-đun thông minh, việc đấu nối cáp, thay thế thiết bị hay mở rộng hệ thống được thực hiện nhanh gọn. Điều này giúp giảm thời gian thi công, tối ưu chi phí vận hành và bảo trì lâu dài.
Vận hành ổn định, độ bền cao
Tủ trung thế Schneider Unisec đảm bảo chất lượng và độ bền trong suốt vòng đời sử dụng. Vật liệu chống ăn mòn và ô nhiễm giúp tủ hoạt động ổn định ngay cả trong môi trường khắc nghiệt.
Tích hợp lưới điện thông minh
UniSec hỗ trợ tích hợp các giải pháp giám sát và điều khiển tiên tiến, tương thích rơ-le truyền thông IEC 61850, đáp ứng yêu cầu phát triển của hệ thống Smart Grid hiện đại.

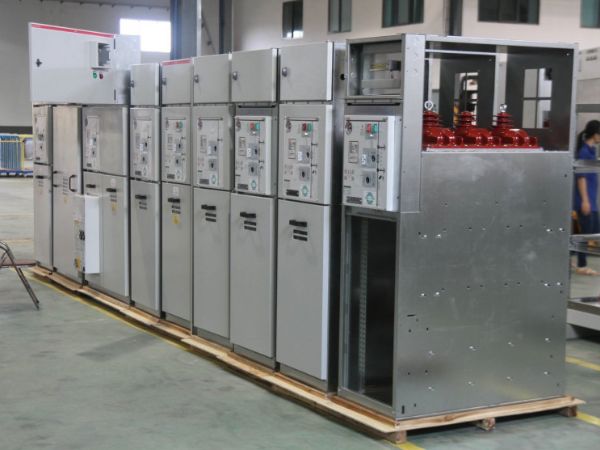

Ứng dụng phổ biến của tủ trung thế ABB Unisec
Tủ trung thế Unisec được sử dụng cho các hệ thống phân phối điện trung thế, đáp ứng tốt yêu cầu vận hành ổn định và an toàn. Ứng dụng công nghệ hiện đại, pù hợp với nhiều điều kiện làm việc khác nhau và các tiêu chuẩn kỹ thuật khắt khe.
Nhờ tính linh hoạt và độ tin cậy cao, Unisec được sử dụng rộng rãi trong lĩnh vực công nghiệp, các dự án năng lượng tái tạo như điện gió, điện mặt trời. Bên cạnh đó, với chi phí hợp lý và khả năng vận hành bền bỉ, tủ còn là lựa chọn phổ biến cho bệnh viện, sân bay, cảng biển, tòa nhà cao tầng, trung tâm thương mại và khu dân cư.
Địa chỉ cung cấp tủ trung thế Unisec chính hãng
Nếu bạn đang tìm địa chỉ cung cấp tủ trung thế UniSec chính hãng, ESM là một trong những lựa chọn đáng tin cậy.
Đơn vị chúng tôi chuyên phân phối trực tiếp các sản phẩm ABB với đầy đủ chứng từ, nguồn gốc rõ ràng và quy trình kiểm tra chất lượng chặt chẽ trước khi bàn giao. Nhờ đó, khách hàng có thể yên tâm về độ an toàn, độ bền và hiệu quả khi đưa thiết bị vào vận hành thực tế.
Trên đây là những thông tin về dòng tủ trung thế Unisec mà chúng tôi muốn chia sẻ đến bạn đọc. Với những ưu điểm nổi bật vừa đề cập, UniSec chính là lựa chọn lý tưởng cho các kỹ sư và nhà đầu tư muốn xây dựng một hệ thống phân phối điện trung thế an toàn, hiệu quả và dễ quản lý.
