Recloser Schneider ngày càng được nhiều đơn vị sử dụng nhờ khả năng bảo vệ lưới điện hiệu quả và vận hành ổn định. Nếu bạn đang muốn tìm hiểu thiết bị này hoạt động ra sao và mang lại lợi ích gì, bài viết dưới đây sẽ giúp bạn hiểu rõ hơn để dễ dàng đánh giá xem Recloser Schneider có phù hợp với nhu cầu thực tế của mình hay không.

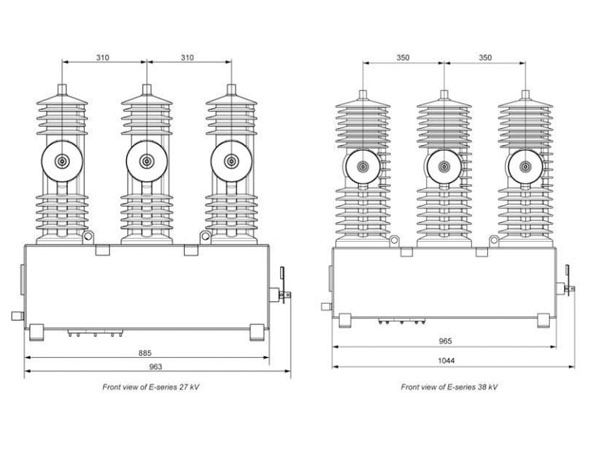

Cấu tạo chi tiết của máy cắt Recloser Schneider
Máy cắt Recloser Schneider được thiết kế như một hệ thống tích hợp, trong đó mỗi thành phần đóng một vai trò riêng nhưng liên kết chặt chẽ để đảm bảo khả năng vận hành an toàn, nhanh chóng và ổn định trên lưới điện trung thế.
Bộ truyền động
Bộ truyền động của Recloser Schneider thường sử dụng cơ cấu lò xo nạp cơ – điện, giúp thiết bị đóng cắt với tốc độ cao và độ chính xác ổn định. Đây là phần tạo lực để mô-tơ thực hiện thao tác đóng/ ngắt theo tín hiệu điều khiển. Ở các dòng như U27 hay GSR, bộ truyền động được thiết kế chống chịu tốt với môi trường ngoài trời và hoạt động bền bỉ trong điều kiện khắc nghiệt.
Cảm biến dòng và áp
Recloser Schneider tích hợp cảm biến dòng điện và điện áp để thu thập dữ liệu vận hành theo thời gian thực. Các cảm biến CT và VT cho độ chính xác cao, từ đó giúp bộ điều khiển phân tích tình trạng lưới, phát hiện bất thường và đưa ra lệnh thao tác phù hợp.
Hệ thống điều khiển & bảo vệ
Là trung tâm xử lý của toàn bộ thiết bị, bộ điều khiển Recloser Schneider tiếp nhận tín hiệu từ cảm biến, chạy thuật toán bảo vệ và quyết định đóng hoặc cắt mạch. Recloser Schneider hiện đại sử dụng relay kỹ thuật số như MiCOM, hỗ trợ giao tiếp SCADA và các chuẩn giao thức phổ biến (IEC 61850, DNP3,…) giúp nâng cao khả năng giám sát và tự động hóa lưới điện.
Nguyên lý hoạt động của máy Recloser Schneider
Cơ chế tự đóng lại sau sự cố
Máy cắt Recloser Schneider hoạt động dựa trên khả năng phát hiện nhanh sự cố và phản ứng theo từng mức độ, giúp bảo vệ lưới điện hiệu quả. Khi dòng ngắn mạch vượt quá ngưỡng cài đặt, thiết bị sẽ lập tức ngắt mạch, sau đó tự động thử đóng lại sau một khoảng thời gian đã định.
Nếu dòng điện trở về bình thường, Recloser tiếp tục vận hành và ngược lại, thiết bị sẽ thực hiện thêm vài chu kỳ đóng/ cắt trước khi quyết định ngắt hoàn toàn.
Cách thiết bị phân biệt giữa tạm thời và vĩnh viễn
Recloser Schneider đồng thời phân biệt được lỗi tạm thời và lỗi vĩnh viễn thông qua dữ liệu dòng điện ở từng lần đóng lại. Lỗi biến mất sau một hoặc hai lần thử cho thấy sự cố chỉ mang tính thoáng qua. Còn nếu vẫn tồn tại, Recloser sẽ giữ trạng thái mở để tránh gây hư hại cho các thiết bị khác trong hệ thống.
Ưu điểm của máy Recloser Schneider
Máy cắt Recloser Schneider là giải pháp hiện đại thay thế các dòng máy cắt trung thế truyền thống nhờ nhiều ưu điểm vượt trội bao gồm:
- Xử lý nhanh sự cố thoáng qua trên đường dây, hạn chế ảnh hưởng đến khu vực cấp điện.
- Hỗ trợ kiểm tra và bảo trì thuận tiện, giảm thời gian thao tác của đội kỹ thuật.
- Phối hợp hiệu quả với máy cắt đầu nguồn, góp phần tăng tuổi thọ thiết bị.
- Tự động tái lập điện sau sự cố, giảm rõ rệt thời gian và số lần mất điện.
- Nâng cao độ tin cậy cung cấp điện, tối ưu năng lực vận hành của lưới điện.
- Tích hợp đo lường, bảo vệ và truyền thông SCADA.
Các loại máy cắt Recloser Schneider hiện nay
Một số dòng máy cắt Recloser Schneider phổ biến trên thị trường hiện nay giúp đáp ứng đa dạng nhu cầu vận hành và cấu hình lưới điện có thể kể đến như:
Máy cắt Recloser Schneider U-Series
Recloser tự động Schneider U-Series được phát triển cho nhiệm vụ bảo vệ phụ tải và đường dây trên không ở cấp điện áp đến 15kV–24kV, phù hợp với lưới 22kV đang dùng phổ biến tại Việt Nam. Đây là thiết bị đóng cắt trung thế có độ tin cậy cao, cho phép tự động phát hiện sự cố, mở mạch và đóng lặp lại theo số lần được lập trình sẵn.

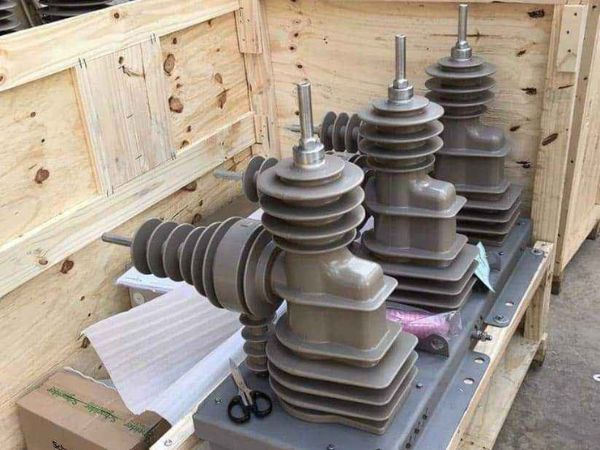

Recloser tự động Schneider U-Series
Recloser Schneider (đặc biệt là dòng Nulec U27) tích hợp đầy đủ chức năng bảo vệ quá tải, ngắn mạch, điều khiển thủ công và lưu trữ các thông số vận hành quan trọng như dòng điện, điện áp và thời điểm sự cố.
Trong quá trình hoạt động, khi xảy ra ngắn mạch, Recloser sẽ tự động cắt mạch, chờ theo thời gian đặt trước rồi đóng lại để kiểm tra xem sự cố còn tồn tại hay không. Quy trình này có thể lặp lại nhiều lần tùy cấu hình giúp cô lập sự cố nhanh chóng và giảm thiểu thời gian mất điện trên lưới, đặc biệt hiệu quả đối với các đường dây dài và có giá trị tải lớn.

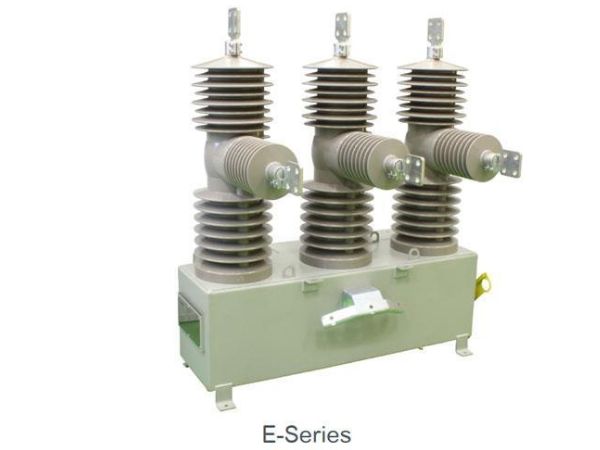

Máy cắt Recloser trung thế Schneider E-Series
Máy cắt Recloser Schneider E38 là thiết bị bảo vệ quan trọng trên lưới điện trung áp, cho phép tự động đóng cắt nhiều lần nhờ bộ điều khiển tích hợp có khả năng lập trình linh hoạt.
Thiết bị đóng cắt Schneider được thiết kế để làm việc trên các tuyến đường dây trên không và phụ tải trung áp đến 38kV, phù hợp với hệ thống 35kV phổ biến tại Việt Nam. Với cấu tạo gồm bộ đóng cắt, cơ cấu điều khiển, bảo vệ và chức năng ghi đo thông số vận hành, Recloser Schneider E38 giúp nhanh chóng cô lập sự cố, khôi phục cấp điện và nâng cao độ tin cậy của lưới.
Khi xảy ra ngắn mạch, thiết bị sẽ thực hiện quy trình mở/ đóng theo các chu kỳ được cài đặt, đảm bảo loại bỏ sự cố nếu tồn tại kéo dài.
Máy cắt Recloser Schneider W-Series
Máy cắt Recloser Schneider W-Series là dòng thiết bị tự đóng lặp thế hệ mới được thiết kế cho lưới điện trung áp, nổi bật với độ bền cơ khí cao và khả năng vận hành ổn định trong môi trường khắc nghiệt.
W-Series tích hợp bộ điều khiển thông minh, cho phép lập trình linh hoạt các chế độ bảo vệ như quá dòng, chạm đất và tự động đóng lại nhiều lần. Nhờ đó, thiết bị giúp giảm thời gian mất điện, khoanh vùng sự cố nhanh và nâng cao độ tin cậy cung cấp điện trên toàn tuyến.
Ứng dụng phổ biến của Recloser Schneider
Trên thực tế, máy cắt Recloser Schneider được ứng dụng rộng rãi trong nhiều môi trường vận hành khác nhau như:
- Lưới điện trung thế 22–35kV: Recloser Schneider giúp khoanh vùng sự cố nhanh, tránh ảnh hưởng toàn bộ hệ thống.
- Khu công nghiệp, điện gió, điện mặt trời: Đảm bảo độ tin cậy cao và phục hồi nhanh khi xảy ra sự cố thoáng qua.
- Khu vực nông thôn, miền núi: Hỗ trợ giảm chi phí vận hành nhờ khả năng tự đóng lại ở những nơi khó tiếp cận.
- Trạm biến áp không người trực: Kết hợp bộ điều khiển tự động để giám sát và vận hành từ xa hiệu quả.

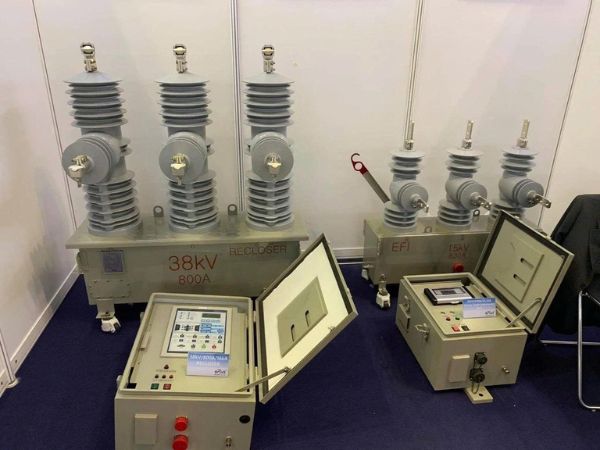

Quy trình lắp đặt máy Recloser Schneider
Quy trình lắp đặt máy cắt Recloser trung thế Schneider cần được thực hiện theo đúng hướng dẫn của hãng và các tiêu chuẩn kỹ thuật Việt Nam nhằm đảm bảo an toàn và độ tin cậy vận hành:
Bước 1: Định vị & cố định thiết bị
Đặt Recloser Schneider vào vị trí đã khảo sát và cố định bằng bu lông trên trụ bê tông hoặc giá đỡ chuyên dụng. Thiết bị cần được bố trí đúng hướng dòng điện và thuận tiện cho việc kiểm tra và quan sát.
Bước 2: Kết nối cáp điện
Đấu nối cáp vào các đầu cực theo sơ đồ kỹ thuật, sử dụng phụ kiện Recloser Schneider cáp trung thế phù hợp. Với hệ thống kết hợp tủ RMU như RM6 Schneider hoặc 8DJH Siemens, cần thực hiện đấu nối đúng điểm cấp và phân đoạn.
Bước 3: Thực hiện tiếp địa
Liên kết Recloser với hệ thống tiếp địa trung tâm để đảm bảo an toàn, hạn chế nguy cơ phóng điện và nâng cao độ ổn định khi vận hành.

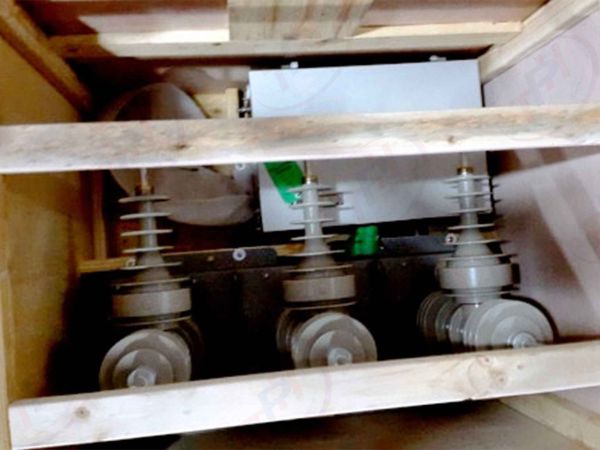

Hướng dẫn vận hành và bảo trì Recloser Schneider
Mặc dù Recloser Schneider được chế tạo với độ bền cao và khả năng làm việc ổn định, việc vận hành đúng cách và bảo trì theo định kỳ vẫn đóng vai trò quan trọng để duy trì hiệu suất lâu dài.
Vận hành ban đầu:
- Người vận hành cần được đào tạo đúng quy trình và kỹ thuật.
- Kiểm tra trạng thái đóng/cắt trước khi điều khiển tại chỗ hoặc từ xa.
- Theo dõi cảnh báo, thông số hoạt động qua SCADA (nếu hệ thống được tích hợp).
Bảo trì định kỳ:
- Vệ sinh tủ điều khiển và kiểm tra, siết chặt các đầu nối.
- Đánh giá mức độ mài mòn tiếp điểm với những dòng thiết bị cho phép bảo trì.
- Theo khuyến nghị của Schneider, nên thực hiện bảo trì mỗi 6 tháng hoặc sau khoảng 100 lần thao tác đóng/ cắt.
Một số lưu ý khi lắp đặt Recloser Schneider
Trước khi lắp đặt thiết bị Recloser Schneider, kỹ thuật viên cần chuẩn bị vật tư và đánh giá điều kiện hiện trường để đảm bảo thi công an toàn:
- Khảo sát vị trí lắp đặt: Kiểm tra độ ổn định của móng trụ và khoảng cách an toàn theo quy định cho thiết bị đóng cắt trung thế.
- Kiểm tra thiết bị: Xác nhận thông số và tình trạng của Recloser Schneider (như dòng U27, U-series,…) trước khi đưa vào lắp đặt.
- Chuẩn bị dụng cụ chuyên dụng: Bao gồm đồng hồ đo cách điện, thiết bị đo điện áp, dụng cụ siết lực và các thiết bị đo kiểm khác.
- Rà soát thiết bị phụ trợ: Đảm bảo tủ điều khiển như ADVC hoặc bộ điều khiển tương thích hoạt động đồng bộ với hệ thống.
