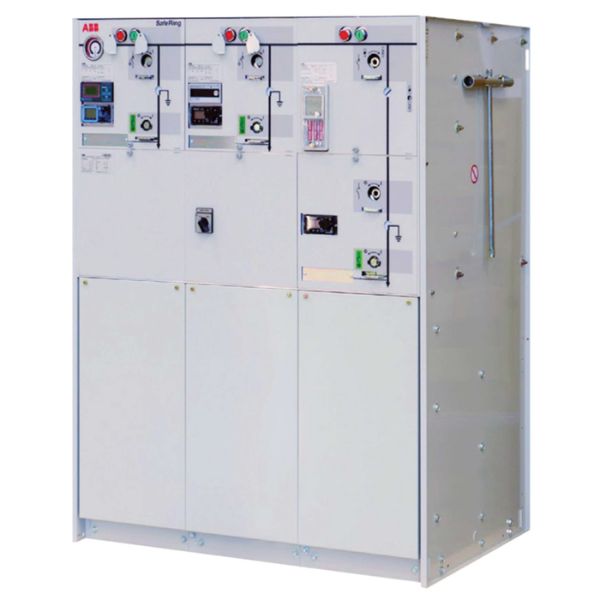

Tủ SafePlus 24kV

Trong hệ thống điện trung thế, SafePlus 24kV là thiết bị được nhiều kỹ sư và chủ đầu tư lựa chọn nhờ thiết kế nhỏ gọn, khả năng vận hành ổn định và mức độ an toàn cao. Để hiểu rõ hơn lý do vì sao SafePlus 24kV phù hợp với nhiều công trình hiện nay, hãy cùng Vật tư và dịch vụ điện lực khám phá chi tiết trong bài viết dưới đây.

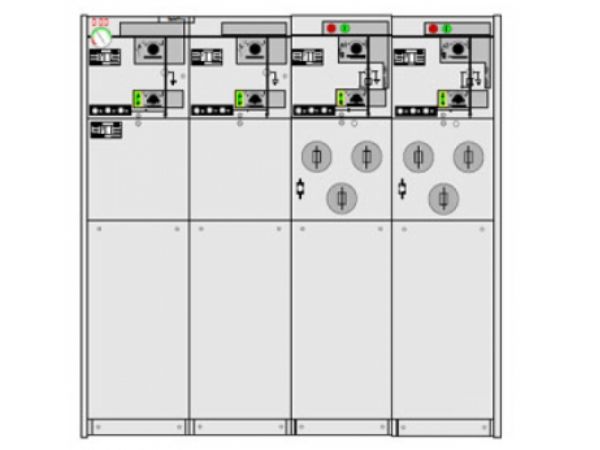

Cấu tạo cơ bản của tủ điện SafePlus 24kV

Tủ điện trung thế SafePlus 24kV có cấu tạo cơ bản gồm 2 khoang (mô-đun) với chức năng chính như sau:

• Khoang ngăn dao cắt tải (mô-đun C): Được trang bị dao cắt tải cách ly ba vị trí (đóng – mở – tiếp địa) kèm dao tiếp địa. Quá trình dập hồ quang thực hiện trong môi trường khí SF₆. Khi ở trạng thái mở, dao cắt sẽ đảm bảo chức năng cách ly theo yêu cầu kỹ thuật.
• Khoang ngăn máy cắt chân không (mô-đun V): Sử dụng các bầu chân không làm buồng dập hồ quang để đóng cắt dòng điện. Trong mạch chính của máy cắt có bố trí dao cách ly/ dao tiếp địa ba vị trí mắc nối tiếp. Hoạt động giữa máy cắt chân không và dao cách ly/ dao tiếp địa được liên động cơ khí, đảm bảo vận hành an toàn và đúng trình tự.

Thông số kỹ thuật của SafePlus 24kV

• Cấp điện áp vận hành: tối đa 24 kV
• Dòng làm việc danh định: 630 A
• Khả năng chịu dòng ngắn mạch: 20 kA trong 1 giây hoặc 16 kA trong 3 giây (phụ thuộc phương án cấu hình)
• Tần số hệ thống: 50 Hz hoặc 60 Hz
• Dải nhiệt độ môi trường cho phép: từ –25°C đến +40°C
• Kích thước tủ: chiều sâu cố định 765 mm; chiều rộng và chiều cao thay đổi theo từng module và tổ hợp ngăn.

Nhờ cấu trúc module hóa, SafePlus có thể linh hoạt ghép nối, mở rộng và tùy biến cấu hình, đáp ứng hiệu quả nhiều yêu cầu vận hành khác nhau trong lưới điện trung thế.

Một số cấu hình SafePlus 24kV phổ biến

Tủ SafePlus ABB được phát triển theo kết cấu module, cho phép lắp ghép linh hoạt nhiều kiểu ngăn khác nhau, đáp ứng hiệu quả các yêu cầu vận hành của lưới phân phối trung thế đến 24kV. Nhờ đó, thiết bị có thể tùy biến cấu hình phù hợp với từng sơ đồ cấp điện cụ thể là:

• Cấu hình C – Ngăn dao cắt tải: Trang bị dao cắt tải 3 vị trí (đóng – mở – tiếp địa), sử dụng khí SF₆ làm môi trường dập hồ quang, đảm bảo khả năng cách điện và an toàn khi thao tác.
• Cấu hình F – Ngăn dao cắt tải kèm cầu chì: Kết hợp dao cắt tải cách ly 3 vị trí với cầu chì bảo vệ, tích hợp dao tiếp địa và phù hợp cho các nhánh tải cần bảo vệ đơn giản.
• Cấu hình V – Ngăn máy cắt chân không: Sử dụng máy cắt chân không (VCB), có khả năng cắt dòng sự cố hiệu quả và độ bền cao trong vận hành.
• Cấu hình CF – Dao cắt tải kết hợp cầu chì: Thường được lựa chọn để bảo vệ máy biến áp, giúp hạn chế sự cố và giảm thiểu chi phí đầu tư.
• Cấu hình CCV – Hai ngăn dao cắt tải và một ngăn máy cắt chân không: Phù hợp với các hệ thống vừa yêu cầu khả năng đóng cắt linh hoạt và vừa cần bảo vệ bằng máy cắt.
• Cấu hình CCC – Ba ngăn dao cắt tải: Áp dụng cho những sơ đồ phân phối có nhiều nhánh, yêu cầu phân đoạn lưới và vận hành linh hoạt.

Ưu điểm nổi bật của tủ SafePlus 24kV

Tủ trung thế SafePlus ABB RMU được đánh giá cao nhờ sở hữu nhiều đặc tính kỹ thuật nổi bật, cụ thể như sau:

• Mức độ an toàn cao: Kết cấu kín, cách điện hoàn toàn giúp bảo vệ tối đa người vận hành và thiết bị trong suốt quá trình sử dụng cũng như khi thực hiện công tác bảo dưỡng.
• Khả năng vận hành bền bỉ: Ứng dụng công nghệ máy cắt chân không hiện đại, SafePlus đảm bảo quá trình đóng cắt chính xác, ổn định, giảm hao mòn và nâng cao tuổi thọ của thiết bị.
• Thuận tiện trong thi công và bảo dưỡng: Thiết kế theo dạng module cho phép lắp đặt và thao tác nhanh, giúp rút ngắn thời gian dừng hệ thống và tối ưu chi phí vận hành.
• Tối ưu diện tích lắp đặt: Kiểu dáng gọn nhẹ giúp dễ dàng bố trí trong không gian hẹp và phù hợp với trạm điện đô thị hoặc khu vực hạn chế mặt bằng.
• Khả năng tùy biến cao: Dễ dàng lựa chọn và kết hợp các ngăn chức năng theo yêu cầu thực tế của từng hệ thống phân phối điện trung thế.

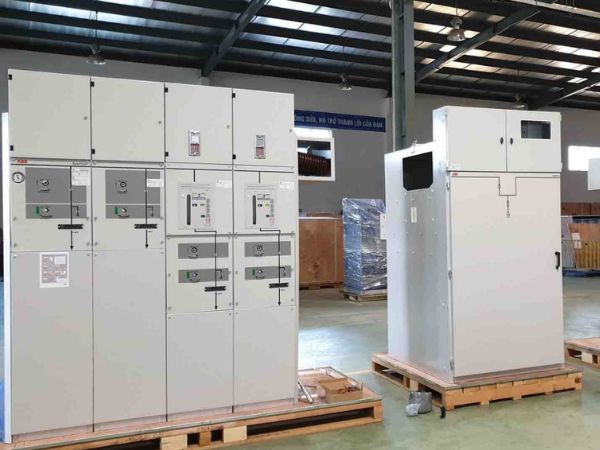

Ứng dụng của SafePlus 24kV trong thực tế

Nhờ đáp ứng tốt các yêu cầu về an toàn vận hành, độ tin cậy cao và khả năng tùy biến linh hoạt, tủ trung thế ABB SafePlus được triển khai rộng rãi trong nhiều lĩnh vực của hệ thống điện trung thế, tiêu biểu như:

• Khu công nghiệp & nhà máy sản xuất: Đảm bảo cấp điện ổn định cho thiết bị và dây chuyền, hạn chế gián đoạn, nâng cao hiệu suất vận hành.
• Công trình thương mại: Phù hợp lắp đặt cho văn phòng cao ốc, trung tâm mua sắm, khách sạn nhờ khả năng vận hành bền bỉ và an toàn.
• Lưới điện phân phối: Góp phần nâng cao độ an toàn và hiệu quả trong quá trình truyền tải và phân phối điện, đồng thời giảm thiểu tổn hao trên hệ thống.
• Trạm biến áp trung thế: Thực hiện chức năng đóng cắt, bảo vệ và điều khiển thiết bị, giúp hệ thống vận hành ổn định và đáng tin cậy.
• Hạ tầng giao thông – đô thị: Cung cấp nguồn điện cho hệ thống chiếu sáng, điều khiển tín hiệu và các thiết bị phụ trợ khác.
• Các dự án năng lượng tái tạo: Ứng dụng trong việc kết nối, quản lý và bảo vệ nguồn điện từ điện mặt trời, điện gió vào lưới điện chung.

Hướng dẫn cách lựa chọn tủ SafePlus 24kV

Để lựa chọn tủ SafePlus 24kV phù hợp với hệ thống điện, người dùng cần xem xét lần lượt các yếu tố kỹ thuật quan trọng như:

Lựa chọn cấu hình ngăn tủ và kiểu đóng cắt

Khi triển khai SafePlus 24kV, việc xác định số lượng ngăn chức năng và dạng đóng cắt là bước quan trọng nhằm đảm bảo tủ đáp ứng đúng yêu cầu vận hành của hệ thống điện trung thế. Một số cấu hình SafePlus thường được sử dụng gồm: SafePlus 2 ngăn, SafePlus 3 ngăn, SafePlus 4 ngăn…

Tùy theo sơ đồ cấp điện, SafePlus 24kV có thể được cấu hình với các ngăn C (Load Break Switch), V (Vacuum Circuit Breaker) hoặc F (Feeder) để đáp ứng nhu cầu đóng cắt và bảo vệ.

Xác định thông số điện phù hợp

Để đảm bảo SafePlus 24kV hoạt động ổn định và an toàn, cần cân nhắc các thông số kỹ thuật chính sau:

• Điện áp định mức: SafePlus được thiết kế cho hệ thống 24kV, phù hợp với lưới điện phân phối trung thế phổ biến hiện nay.
• Dòng điện định mức: Cần xác định mức tải vận hành của hệ thống để lựa chọn tủ có dòng định mức phù hợp, đảm bảo khả năng chịu tải lâu dài.
• Khả năng chịu và cắt ngắn mạch: Lựa chọn cấu hình đáp ứng yêu cầu chịu đựng và cắt dòng sự cố theo tiêu chuẩn kỹ thuật của hệ thống điện.

Lựa chọn phương thức vận hành

Tủ RMU SafePlus 24kV hỗ trợ đa dạng các hình thức vận hành. Vận hành cơ bằng tay phù hợp với các trạm phân phối độc lập và quy mô nhỏ. Trong khi phương án tích hợp động cơ và điều khiển từ xa thường được áp dụng cho các hệ thống yêu cầu mức độ tự động hóa cao, kết nối SCADA hoặc giám sát tập trung.

Việc lựa chọn phương thức vận hành cần được cân nhắc hài hòa giữa yêu cầu kỹ thuật, mức độ tự động hóa và chi phí đầu tư.

Cân nhắc điều kiện lắp đặt và mục đích sử dụng

SafePlus 24kV được thiết kế để lắp đặt linh hoạt tại các trạm kios, trạm trong nhà, khu công nghiệp, khu đô thị cũng như các trạm phân phối của lưới điện. Vì vậy, việc đánh giá đầy đủ và chính xác điều kiện môi trường lắp đặt, phù hợp với yêu cầu vận hành thực tế, sẽ giúp khai thác tối đa hiệu quả thiết bị, đồng thời nâng cao độ tin cậy và kéo dài tuổi thọ sử dụng.

Nhìn chung, SafePlus 24kV đáp ứng đầy đủ các yêu cầu cốt lõi của hệ thống điện trung thế như an toàn, vận hành ổn định và tính thuận tiện trong sử dụng. Với thiết kế nhỏ gọn cùng độ tin cậy đã được kiểm chứng, thiết bị là lựa chọn phù hợp cho nhiều mô hình công trình hiện nay. Để được tư vấn chi tiết và lựa chọn cấu hình phù hợp, bạn có thể liên hệ ABB Miền Bắc để được hỗ trợ trực tiếp.
