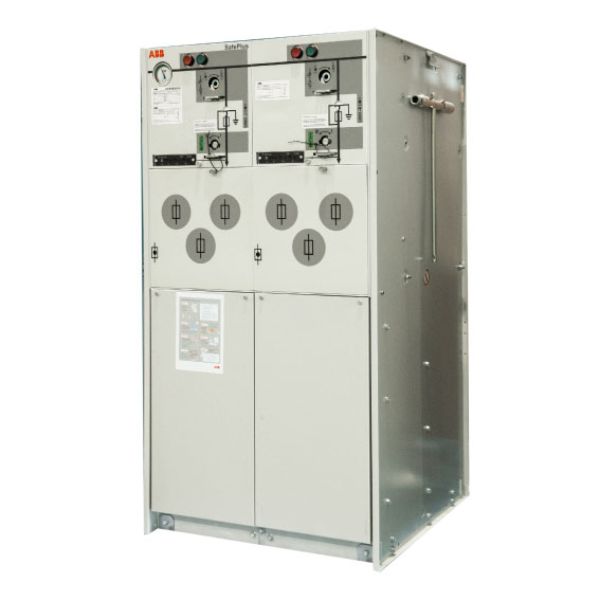

Tủ SafeRing 24kV

Khi lựa chọn giải pháp cho hệ thống điện trung thế, các đơn vị thường ưu tiên thiết bị có độ an toàn cao, vận hành đơn giản và ổn định. Và SafeRing 24kV đáp ứng tốt các yêu cầu này nhờ thiết kế nhỏ gọn và độ tin cậy cao. Trong bài viết này, cùng ESM điểm qua những đặc điểm nổi bật của SafeRing 24kV để hỗ trợ người dùng có thể đưa ra lựa chọn phù hợp nhất.

Thông số kỹ thuật của SafeRing 24kV

Thông số SafeRing 24kV:

• Điện áp định mức: 24kV
• Dòng điện định mức: 200A
• Khả năng cắt ngắn mạch: 16kA trong 3 giây
• Chiều sâu: 765 mm
• Chiều rộng: 696 mm
• Chiều cao: 1100 – 1336 mm (tùy cấu hình)

Một số cấu hình cơ bản của tủ SafeRing 24kV

Cấu hình tiêu chuẩn của tủ trung thế SafeRing RMU 24kV được thiết kế linh hoạt, đáp ứng nhiều phương án vận hành khác nhau, với kích thước đồng bộ theo từng nhóm cấu hình bao gồm:

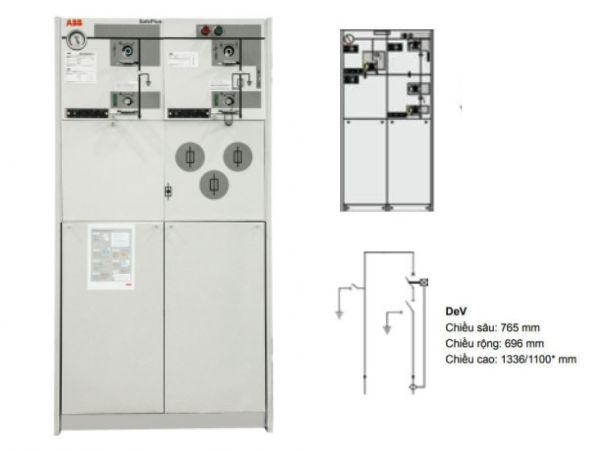

• RMU DeF: Được thiết kế gồm 1 ngăn đấu nối thanh cái trực tiếp (De) và 1 ngăn cầu dao phụ tải kèm cầu chì (F). Kích thước tương ứng: Sâu 765mm – Rộng 696mm – Cao 1336/ 1100mm.
• RMU CCF: Cấu hình 3 ngăn, gồm 2 ngăn cầu dao phụ tải (C) và 1 ngăn cầu dao phụ tải kèm cầu chì (F). Kích thước tương ứng: Sâu 765mm – Rộng 1021mm – Cao 1336/ 1100mm.
• RMU CCCF: Gồm 3 ngăn cầu dao phụ tải (C) và 1 ngăn cầu dao phụ tải kèm cầu chì (F). Kích thước tương ứng: Sâu 765mm – Rộng 1346mm – Cao 1336/ 1100mm.
• RMU CCFF: Bao gồm 2 ngăn cầu dao phụ tải (C) và 2 ngăn cầu dao phụ tải kèm cầu chì (F). Kích thước tương ứng: Sâu 765mm – Rộng 1346mm – Cao 1336/ 1100mm.
• RMU CCV: Cấu hình 3 ngăn, gồm 2 ngăn cầu dao phụ tải (C) và 1 ngăn máy cắt chân không (V). Kích thước tương ứng: Sâu 765mm – Rộng 1021mm – Cao 1336/ 1100mm.
• RMU CCCV: Tủ 4 ngăn với 3 ngăn cầu dao phụ tải (C) và 1 ngăn máy cắt chân không (V). Kích thước tương ứng: Sâu 765mm – Rộng 1346mm – Cao 1336/ 1100mm.
• RMU CCVV: Gồm 2 ngăn cầu dao phụ tải (C) kết hợp 2 ngăn máy cắt chân không (V). Kích thước tương ứng: Sâu 765mm – Rộng 1346mm – Cao 1336/ 1100mm.
• RMU CCC: Cấu hình 3 ngăn cầu dao phụ tải (C), phù hợp cho các tuyến vòng đơn giản. Kích thước tương ứng: Sâu 765mm – Rộng 1021mm – Cao 1336/ 1100mm.
• RMU CCCC: Tủ 4 ngăn cầu dao phụ tải (C), tối ưu cho hệ thống phân phối trung thế dạng vòng khép kín. Kích thước tương ứng: Sâu 765mm – Rộng 1346mm – Cao 1336/ 1100mm.

Ứng dụng chung của tủ SafeRing 24kV

SafeRing 24kV được thiết kế phù hợp cho nhiều loại hình ứng dụng, bao gồm:

• Trạm biến áp thứ cấp dạng hợp bộ

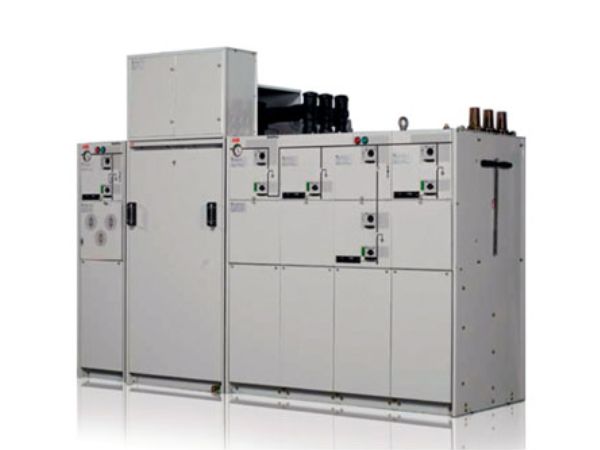

• Các trạm điện công nghiệp quy mô nhỏ
• Nhà máy điện gió
• Trung tâm thương mại, khách sạn và tòa nhà văn phòng
• Các công trình hạ tầng như sân bay, bệnh viện, đường hầm
• …

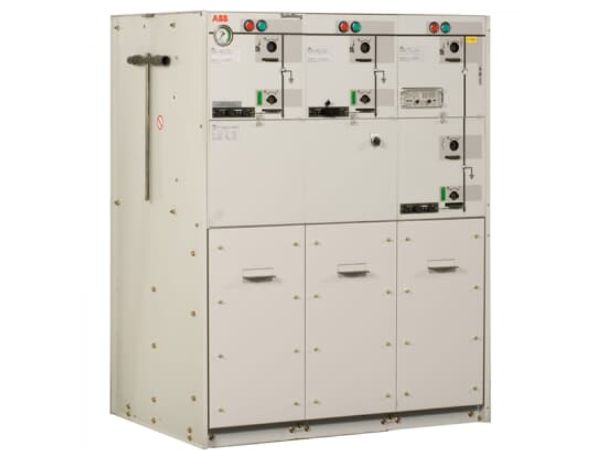

Hướng dẫn cách lắp đặt tủ trung thế ABB SafeRing 24kV

Để tủ SafeRing 24kV vận hành an toàn và ổn định lâu dài, quá trình lắp đặt cần tuân thủ đúng các yêu cầu kỹ thuật ngay từ ban đầu. Dưới đây là những hạng mục quan trọng cần kiểm tra và thực hiện theo từng bước cụ thể.

Yêu cầu lắp đặt chung

Vị trí đặt tủ cần có mặt sàn phẳng, độ dốc cho phép không vượt quá 2mm/m. Khoảng cách tối thiểu từ mặt sau tủ đến tường nên đạt từ 100mm để thuận tiện cho việc thao tác và bảo trì. Trong quá trình di chuyển, không sử dụng xà beng hay lực bẩy trực tiếp để tránh làm biến dạng khung tủ.

Quy trình lắp đặt tủ

Sau khi đáp ứng các điều kiện nền móng, tủ SafeRing ABB 24kV được đặt đúng vị trí theo bản vẽ thiết kế và cố định chắc chắn vào nền. Trường hợp lắp đặt nhiều module, các tủ cần được căn chỉnh thẳng hàng trước khi tiến hành ghép nối.

Lắp đặt thanh cái mở rộng giữa các tủ

Khi hệ thống sử dụng nhiều ngăn tủ, việc kết nối bằng thanh cái mở rộng phải thực hiện theo đúng thứ tự module đã được thiết kế sẵn. Các phụ kiện đi kèm cần được lắp đặt đầy đủ để đảm bảo khả năng dẫn điện và cách điện an toàn.

Thao tác khoang cáp và lắp thiết bị

Sau khi hoàn thiện phần tủ và thanh cái, kỹ thuật viên tiến hành thao tác tại khoang cáp và lắp đặt các thiết bị liên quan. Khoang cáp chỉ được mở khi dao nối đất đã đóng hoàn toàn và phải sử dụng đúng dụng cụ chuyên dụng.

Kiểm tra liên động an toàn trước khi vận hành

Trước khi đưa tủ vào sử dụng, kĩ thuật viên cần kiểm tra lại toàn bộ các điều kiện liên động. Việc này giúp đảm bảo không xảy ra thao tác sai trình tự, đồng thời duy trì mức độ an toàn cao nhất cho hệ thống SafeRing 24kV trong quá trình vận hành.

Nhìn chung, SafeRing 24kV là giải pháp tủ RMU đáp ứng tốt cả yếu tố an toàn và ổn định khi vận hành. Nếu được lắp đặt đúng kỹ thuật và kiểm tra đầy đủ, thiết bị sẽ hoạt động bền bỉ và hiệu quả trong thời gian dài. Nếu bạn cần địa chỉ cung cấp chính hãng, có thể liên hệ ESM để được chúng tôi hỗ trợ nhanh chóng.
