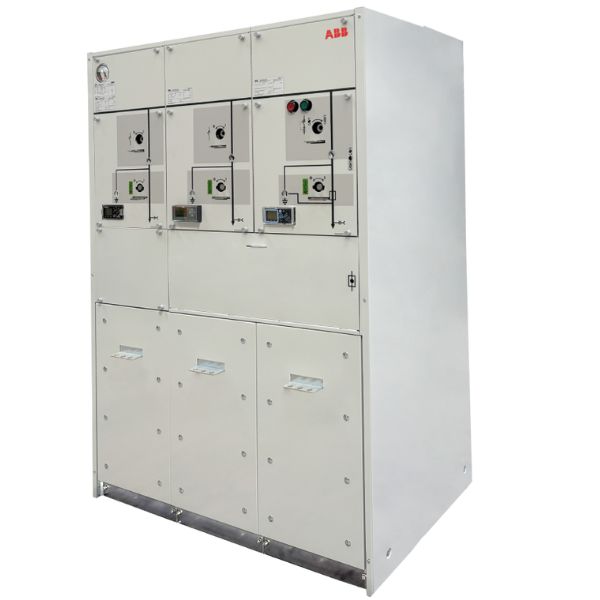

Tủ SafePlus 40.5kV

SafePlus 40.5kV là giải pháp tủ đóng cắt trung thế được nhiều công trình tin dùng nhờ tính an toàn và độ ổn định cao. Trong bài viết này, chúng ta sẽ cùng khám phá các ứng dụng thực tế, cấu tạo cơ bản và cách bảo trì SafePlus 40.5kV đúng kỹ thuật, giúp hệ thống điện vận hành bền bỉ và hiệu quả.

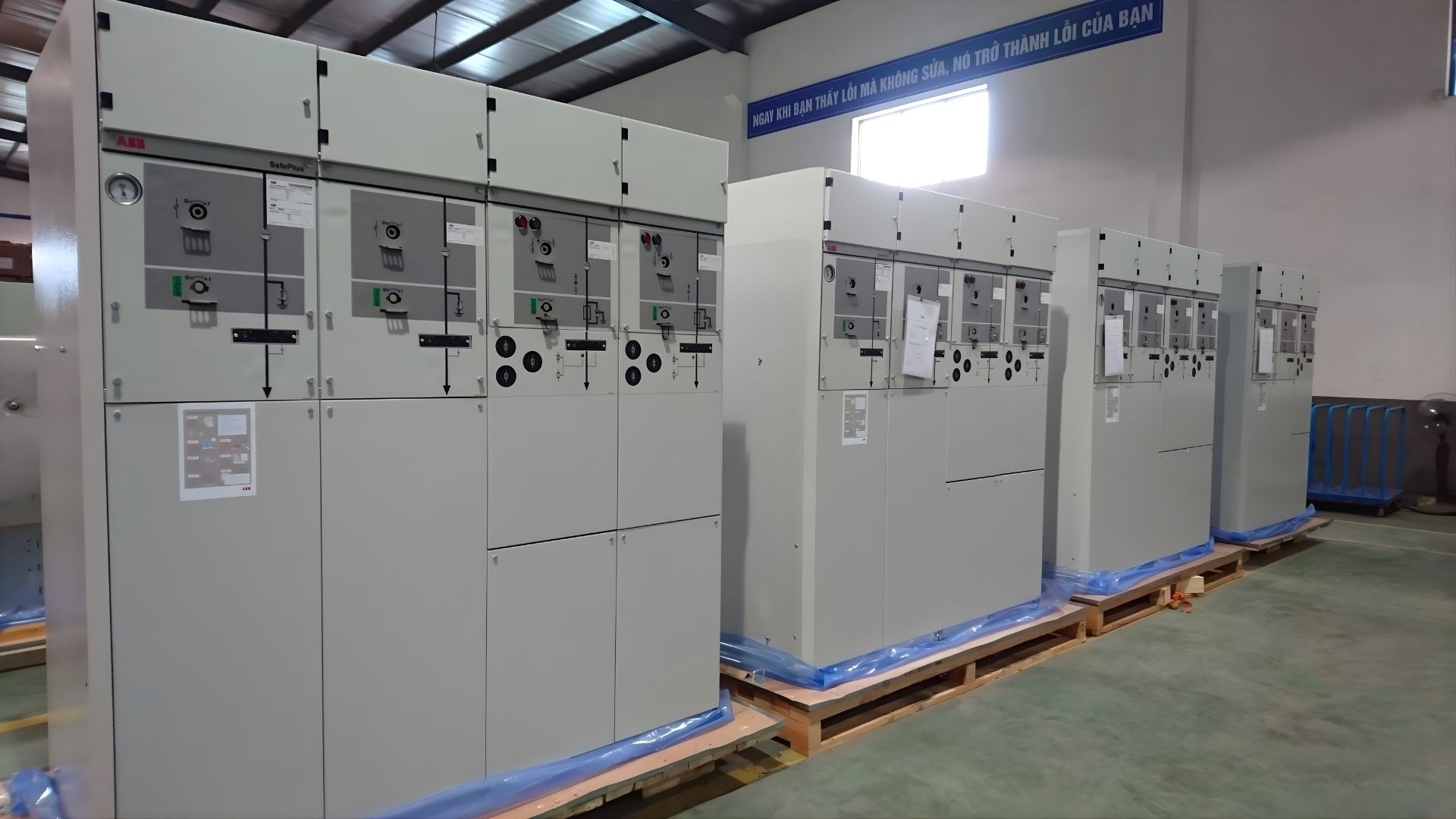

SafePlus 40.5kV là gì?

SafePlus 40.5kV là tủ trung đóng cắt trung thế dạng RMU (Ring Main Unit) dùng để đóng cắt, bảo vệ và phân phối điện trong lưới điện trung thế do ABB phát triển. SafePlus 40.5kV được thiết kế để vận hành với điện áp định mức lên đến 40.5kV và được sử dụng chủ yếu trong lưới điện vòng. Nhiệm vụ chính của thiết bị này là đóng – cắt, bảo vệ và cách ly các tuyến cáp trung thế nhằm đảm bảo hệ thống điện vận hành an toàn, ổn định và liên tục.

Toàn bộ các ngăn chức năng của SafePlus 40.5kV được đóng kín hoàn toàn trong khoang thép không gỉ, giúp ngăn chặn ảnh hưởng của môi trường bên ngoài như bụi bẩn, độ ẩm hoặc côn trùng, đồng thời nhờ việc sử dụng khí SF₆ làm môi trường cách điện, thiết bị có khả năng cách điện và dập hồ quang vượt trội.

SafePlus 40.5kV có thiết kế nhỏ gọn, với dạng module, thiết bị có nhiều cấu hình linh hỏa phù hợp với nhu cầu thực tế như có ngăn cầu dao phụ tải riêng, ngăn máy cắt hay ngăn bảo vệ máy biến áp,…Chính vì vậy, SafePlus 40.5kV đặc biệt phù hợp với các hệ thống điện có yêu cầu cao về độ tin cậy, vận hành liên tục và an toàn tuyệt đối.

Vai trò của SafePlus 40.5kV trong hệ thống điện

Với nhiều ưu điểm về độ bền, độ an toàn và tính linh hoạt, SafePlus 40.5kV đóng vai trò quan trọng trong hệ thống điện trung thế, cụ thể:

• Đóng cắt và phân phối điện trung thế đảm bảo cung cấp điện ổn định cho phụ tải.
• Kết hợp với cầu chì hoặc rơ-le bảo vệ, SafePlus 40.5kV giúp phát hiện và cô lập nhanh chóng các sự cố ngắn mạch, chập cháy, hạn chế lan truyền sự cố trong lưới điện từ đó bảo vệ tối ưu cho hệ thống điện của bạn.
• Với thiết kế kín hoàn toàn, hệ thống liên động cơ – điện – cơ khí của SafePlus 40.5kV giúp ngăn các thao tác sai, bảo vệ an toàn cho người vận hành thiết bị.
• SafePlus 40.5kV còn cho phép cô lập từng phần của hệ thống điện, giảm phạm vi bị ngắt điện khi sự cố xảy ra hay bảo trì
• Nhờ sử dụng khí SF₆  và cấu trúc kín, tủ trung thế SafePlus 40.5kV hầu như không cần bảo trì thường xuyên trong suốt vòng đời thiết bị, từ đó giúp tiết kiệm được khoản chi phí bảo dưỡng dành cho thiết bị này.

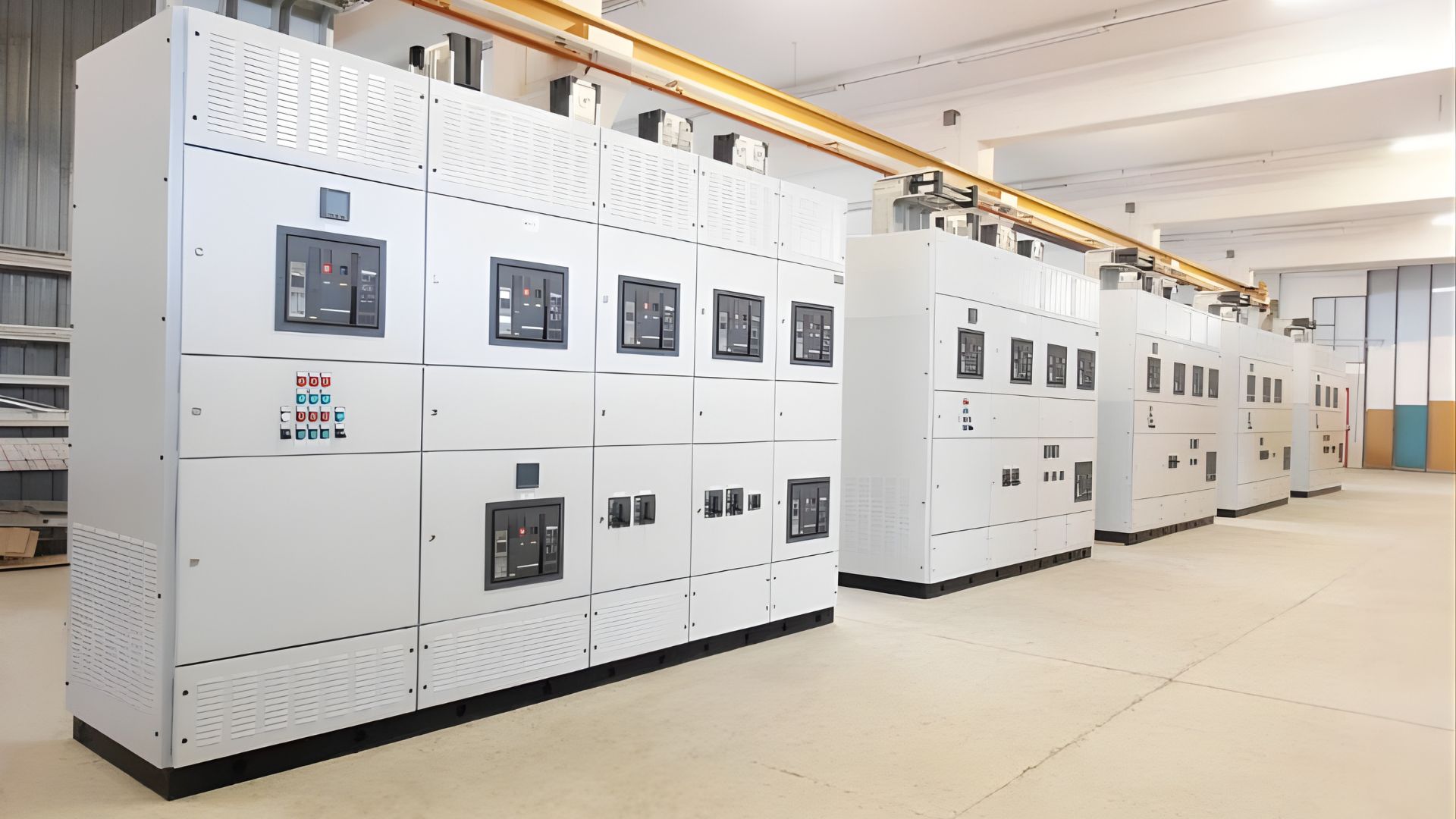

Ứng dụng của tủ trung thế SafePlus 40.5kV

Nhờ các ưu điểm và lợi ích vượt trội, như phù hợp với các môi trường khắc nghiệt, không gian hạn chế mà lại yêu cầu thiết bị vận hành lâu dài, ít bảo trì, SafePlus 40.5kV được ưa chuộng và sử dụng rộng rãi trong rất nhiều lĩnh vực như:

• Trạm biến áp trung thế tại các khu công nghiệp, khu chế xuất hay khu đô thị mới
• Được sử dụng nhiều trong các nhà máy, xí nghiệp sản xuất – nơi yêu cầu hệ thống điện ổn định và liên tục.
• SafePlus 40.5kV được lựa chọn cho hệ thống điện của các tòa nhà cao tầng, trung tâm thương mại, bệnh viện – là các địa điểm yêu cầu ưu tiên an toàn điện và có không gian lắp đặt hạn chế
• Thiết bị cũng được sử dụng trong các hệ thống phân phối điện của điện lực, đặc biệt là trong các lưới điện vòng trung thế

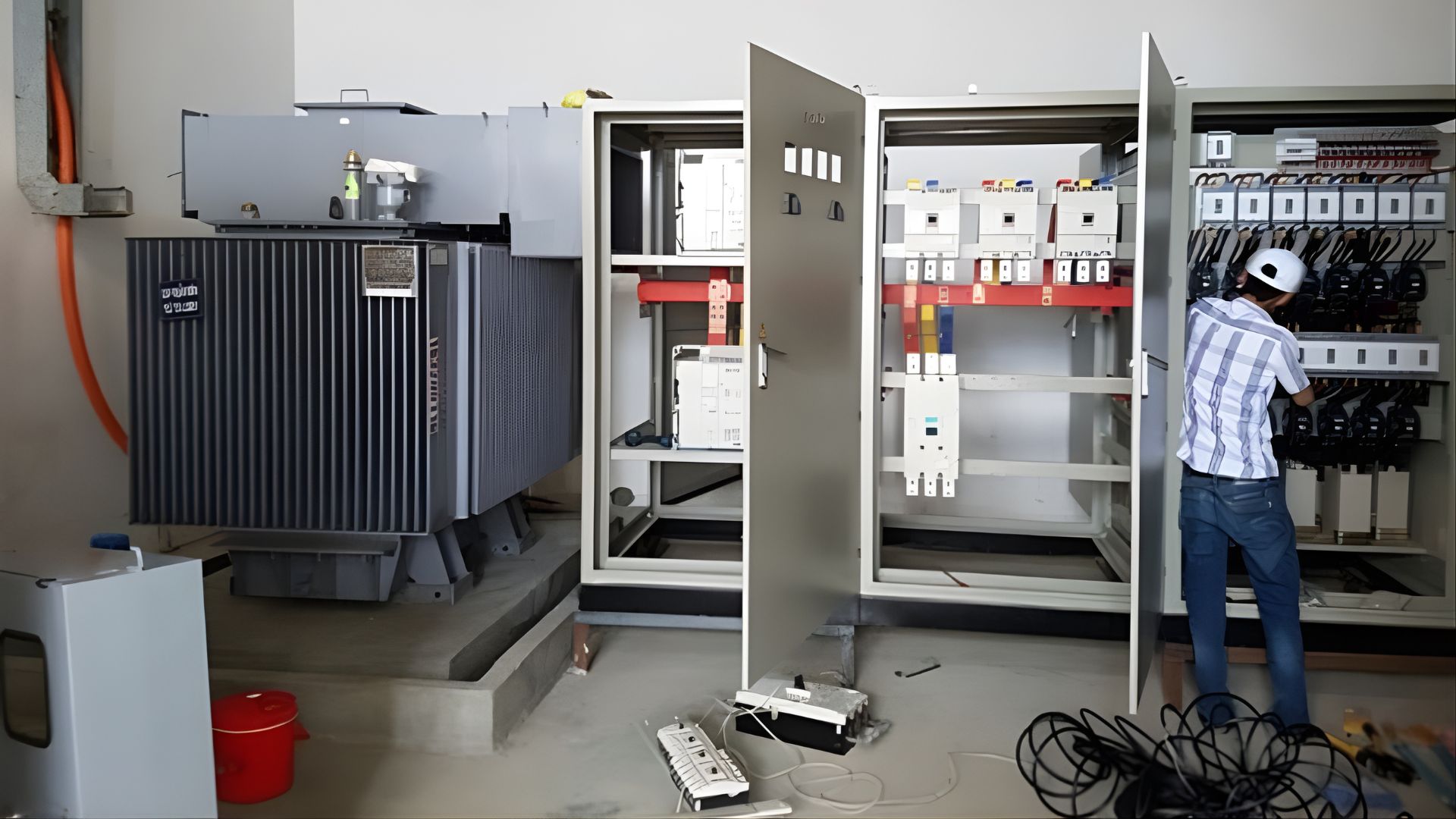

Cấu tạo và sơ đồ nguyên lý của tủ SafePlus 40.5kV

Tủ SafePlus 40.5kV là tủ trung thế dạng kín (RMU) được thiết kế theo dạng module, bao gồm các bộ phận chính sau:

• Khoang đóng cắt chính: Tại đây chứa cầu dao phụ tải (LBS), máy cắt hoặc cầu chì bảo vệ được đặt trong khoang kín chứa khí SF₆ giúp cách điện và dập hồ quang hiệu quả
• Vỏ tủ: Vỏ tủ SafePlus 40.5kV được làm bằng thép sơn tĩnh điện hoặc thép không gỉ có độ bền cao, chống ăn mòn, giúp thiết bị có thể chịu được các môi trường khắc nghiệt kể cả ngoài trời
• Ngăn cáp trung thế: Dùng để đấu nối cáp vào – ra, ngoài ra còn có hệ thống tiếp địa đảm bảo an toàn, thuận lợi cho lắp đặt và bảo trì sau này.
• Hệ thống liên động an toàn: Hệ thống này bao gồm liên động cơ khí và điện, đảm bảo thao tác của người vận hành đúng trình tự, nâng cao độ an toàn của thiết bị

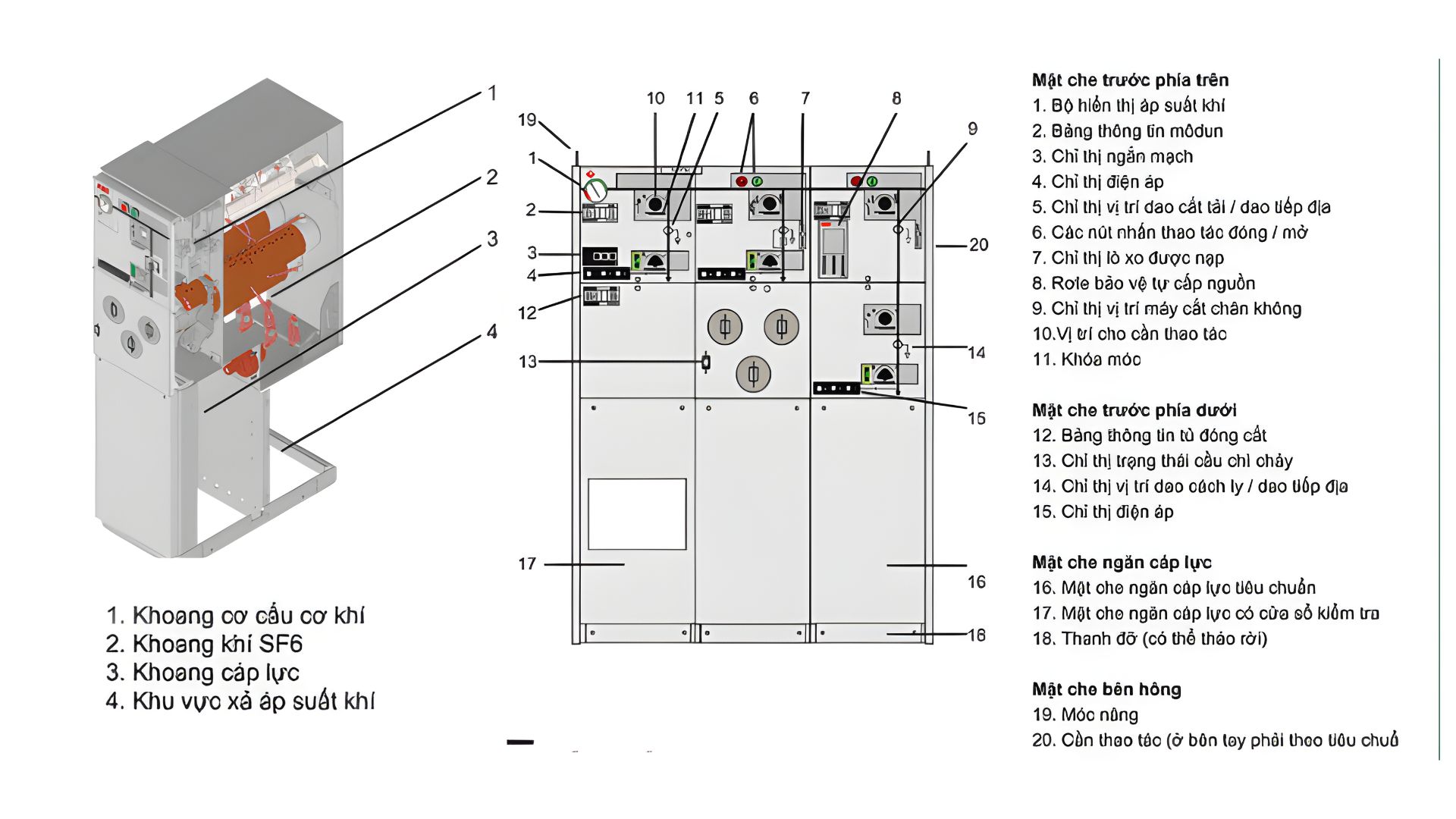

Sơ đồ nguyên lý của tủ SafePlus 40.5kV

Tủ trung thế SafePlus 40.5kV hoạt động theo nguyên lý đóng cắt – bảo vệ – phân phối điện trung thế trong lưới điện vòng hoặc lưới hình tia. Nguồn điện trung thế 40.5kV từ lưới điện trung thế được đưa vào tủ qua cáp ngầm, được đấu nối tại ngăn cáp vào của tủ. Dòng điện sau đó sẽ đi qua cầu dao phụ tải (LBS) hoặc máy cắt – thiết bị thực hiện chức năng đóng cắt khi xảy ra sự cố.

Trong trường hợp cấp điện cho máy biến áp, sơ đồ nguyên lý của tủ SafePlus 40.5kV thường bố trí ngăn bảo vệ máy biến áp kết hợp với cầu chì cao áp để cầu chì có thể cắt nhanh nguồn điện nếu xảy ra ngắn mạch hoặc quá tải, qua đó bảo vệ an toàn cho máy biến áp và hạn chế lan truyền sự cố lên toàn bộ lưới trung thế. Đối với các ngăn máy cắt, sẽ có rơ le bảo vệ để phát hiện sự cố và ra lệnh cắt mạch, bảo vệ an toàn cho hệ thống điện.

Đối với lưới điện vòng, SafePlus 40.5kV cho phép bố trí hai ngăn cầu dao phụ tải đầu vào – đầu ra, điện có thể cấp từ hai hướng, giúp duy trì và cấp điện liên tục cho phụ tải. Khi một đoạn lưới gặp sự cố, thiết bị sẽ cô lập chính xác vị trí hư hỏng, tránh lây lan mà vẫn duy trì cung cấp điện cho các khu vực còn lại.

Toàn bộ thiết bị mang điện được đặt trong khoang kín chứa khí SF₆, kết hợp hệ thống liên động an toàn, đảm bảo vận hành ổn định và an toàn cho người sử dụng.

Nhìn chung, sơ đồ nguyên lý tủ SafePlus 40.5kV được thiết kế đơn giản, logic và an toàn, giúp người vận hành dễ theo dõi trạng thái đóng cắt, thuận tiện cho công tác vận hành, bảo trì và xử lý sự cố trong lưới điện trung thế.

Ưu điểm và lợi ích khi sử dụng SafePlus 40.5kV

SafePlus 40.5kV là dòng tủ RMU trung thế được đánh giá cao nhờ đáp ứng tốt các yêu cầu về an toàn, độ tin cậy và hiệu quả vận hành trong hệ thống điện trung thế.

• An toàn khi vận hành: SafePlus 40.5kV  được thiết kế dạng kín hoàn toàn, các bộ phận mang điện nằm trong khoang kín chứa khí SF₆ giúp cách điện và dập hồ quang hiệu quả. Hệ thống liên động cơ – điện – cơ khí ngăn ngừa thao tác sai, giảm thiểu rủi ro cho người vận hành và tăng mức độ an toàn cho hệ thống điện.
• Tiết kiệm không gian: Nhờ thiết kế nhỏ gọn, dạng module, tủ trung thế SafePlus 40.5kV chiếm ít diện tích lắp đặt hơn so với các tủ trung thế truyền thống, phù hợp với các công trình có không gian hạn chế nên đặc biệt được ưa chuộng dùng cho trạm biến áp trong tòa nhà, khu đô thị, các tòa nhà cao tầng,…
• Dễ dàng bảo trì và vận hành: Với cấu trúc kín, tủ SafePlus 40.5kV hầu như không cần bảo trì thường xuyên trong suốt vòng đời thiết bị. Tủ cũng có cơ cấu thao tác đơn giản, trực quan, giúp người vận hành dễ dàng theo dõi trạng thái của các thiết bị và thao tác nhanh chóng, hỗ trợ giảm chi phí vận hành dài hạn.
• Khả năng mở rộng hệ thống: SafePlus 40.5kV cho phép mở rộng và cấu hình linh hoạt nhờ thiết kế module. Khi nhu cầu phụ tải tăng, hệ thống có thể bổ sung thêm các ngăn chức năng mà không cần thay đổi kết cấu trạm, giúp tiết kiệm chi phí đầu tư và thuận tiện nâng cấp trong tương lai, đặc biệt phù hợp với các hệ thống điện trung thế hiện đại yêu cầu tính ổn định lâu dài.

Giá tủ SafePlus 40.5kV hiện nay

Vì dòng tủ SafePlus 40.5kV là dạng module có khả năng mở rộng nên có cấu hình rất đa dạng. Chính vì thế có nhiều yếu tố có thể ảnh hưởng đến giá cả của một chiếc tủ trung thế SafePlus 40.5kV trong đó có:

• Cấu hình ngăn: Cấu hình càng nhiều ngăn hoặc chứa càng nhiều ngăn máy cắt chân không và ngăn đo lường thì giá càng cao.
• Phụ kiện và tùy chọn: Việc lựa chọn loại rơ-le, biến dòng, biến áp đo lường hay các tùy chọn khác về tự động hóa hay điều khiển từ xa có thể làm thay đổi đáng kể tổng  giá trị của máy
• Nhà cung cấp: Mỗi nhà phân phối/đại lý sẽ có chính sách phân phối khác nhau tùy thuộc vào khối lượng đơn hàng và thời điểm.

Dưới đây là là mức giá tham khảo cho một số cấu hình tủ SafePlus 40.5kV phổ biến:

*Lưu ý: Trên đây chỉ là giá tham khảo, chưa bao gồm VAT hoặc các chi phí lắp đặt, vận chuyển vì tủ thường bán theo đơn đặt hàng công trình.

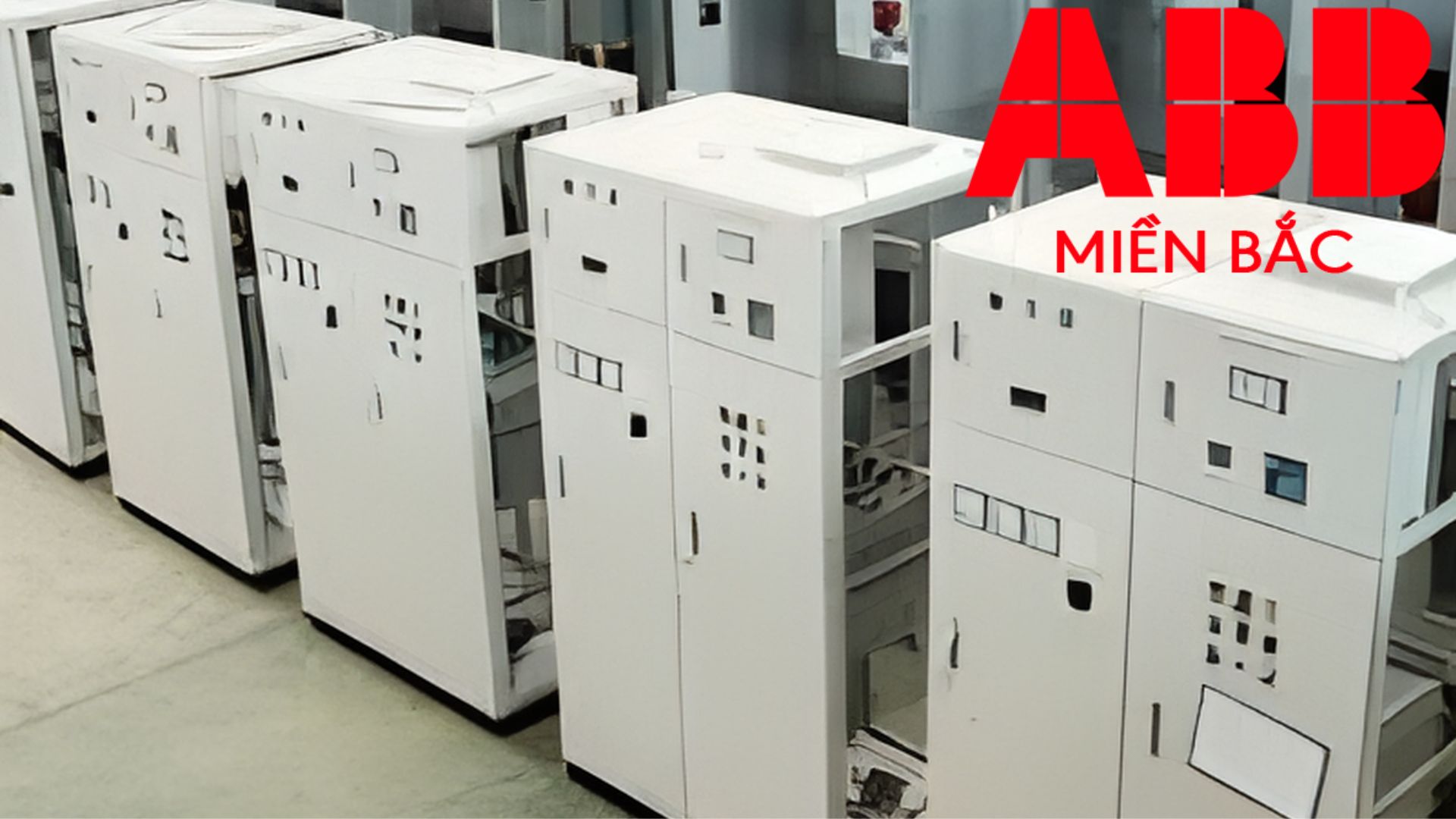

Đơn vị cung cấp SafePlus 40.5kV chính hãng

Để tìm đơn vị cung cấp SafePlus 40.5kV chính hãng của ABB tại Việt Nam, bạn có thể tham khảo các công ty là nhà phân phối hoặc đại lý cấp 1 của ABB. Hiện nay, có nhiều đơn vị chuyên phân phối tủ trung thế SafePlus 40.5kV cho các dự án công nghiệp với đầy đủ CO/CQ và bảo hành chính hãng mà bạn có thể liên hệ được để tư vấn và báo giá chi tiết. Đừng quên ưu tiên chọn các nhà phân phối uy tín, có kinh nghiệm và năng lực kỹ thuật rõ ràng.

Nếu bạn vẫn còn loay hoay trong việc tìm kiếm địa chỉ uy tín, hãy đến với ESM – đơn vị chính hãng, đáng tin cậy được nhiều khách hàng và chủ đầu tư tin tưởng. ESM chuyên cung cấp các dòng tủ trung thế ABB chính hãng, đạt chuẩn, đảm bảo nguồn gốc sản phẩm rõ ràng. Ngoài ra, đơn vị còn hỗ trợ tư vấn cấu hình phù hợp, giúp tối ưu chi phí đầu tư và hiệu quả vận hành với đội ngũ kỹ thuật giàu kinh nghiệm, tận tâm,luôn sẵn sàng hỗ trợ khách hàng, giúp khách hàng có thể yên tâm về chất lượng sản phẩm và dịch vụ hậu mãi lâu dài.

Liên hệ ESM ngay hôm nay để được tư vấn và báo giá tủ SafePlus 40.5kV chính hãng ABB nhanh chóng, chính xác theo đúng yêu cầu kỹ thuật của công trình.
